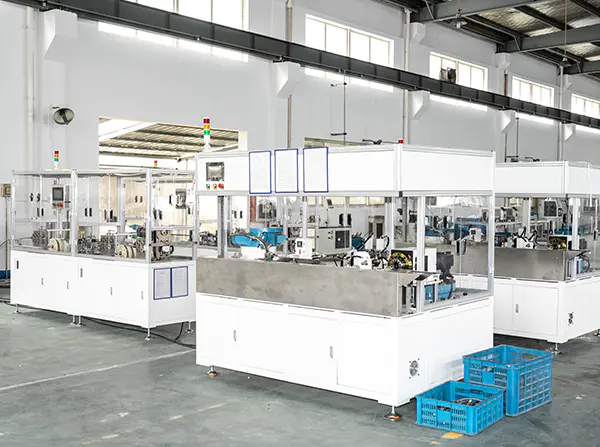

Fortschrittliche Ausrüstung
Mitarbeiter
Monatliche Produktion (10000 Meter)
Produktkategorien

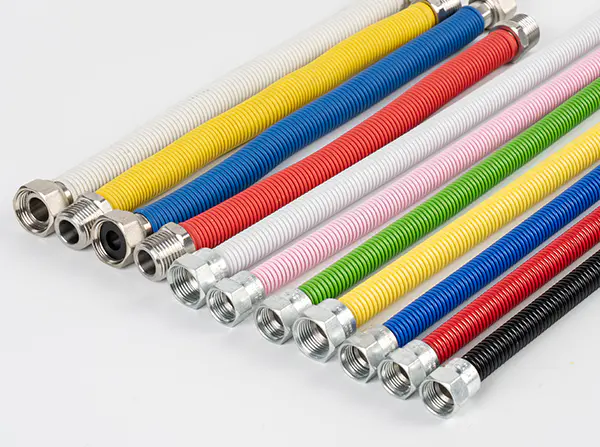

Rohrdurchmesser: DN12, DN14, DN18, DN21, DN22, Maßgeschneidert/Maßgeschneidert
Unsere Vorteile
In Branchen wie der industriellen Fertigung, dem Chemieingenieurwesen und der Präzisionsinstrumentenindustrie sind Dichtungsschläuche Schlüsselkomponenten, die die sichere Übertragung von Medien (Gase, Flüssigkeiten) gewährleisten und Leckagen verhindern. Edelstahlbälge mit ihren einzigartigen metallischen Eigenschaften und ihrem strukturellen Design haben sich zur idealen Wahl für Szenarien entwickelt, die eine hohe Dichtungsleistung erfordern. Sie können die Einschränkungen herkömmlicher Gummi- oder Kunststoff-Dichtungsschläuche hinsichtlich Temperaturbeständigkeit, Druckbeständigkeit und Korrosionsbeständigkeit effektiv überwinden. Im Folgenden werden konkrete Lösungen aus mehreren Dimensionen näher erläutert.
Kompatibilität zwischen Kernleistungsvorteilen und Dichtungsanforderungen
Die Kernanforderungen an Dichtungsschläuche sind Leckagefreiheit, Medienbeständigkeit, Anpassungsfähigkeit an Umweltveränderungen (Temperatur- und Druckschwankungen) sowie eine gewisse flexible Kompensationsfähigkeit. Die folgenden Eigenschaften von Edelstahl können genau diese Anforderungen erfüllen:
Hervorragende Dichtungszuverlässigkeit: Durch die Verwendung einer integral geformten Balgstruktur aus Edelstahl (z. B. Güteklasse 304 und 316) in Kombination mit präzisionsgefertigten Anschlussenden (z. B. Flanschen und Gewindeschnittstellen) kann eine dichte Metall-zu-Metall-Abdichtung erreicht werden. Alternativ kann die Dichtwirkung durch die Kombination mit hochtemperaturbeständigen/korrosionsbeständigen Dichtungen (z. B. PTFE-Dichtungen) weiter verbessert werden. Es kann das Austreten von Gasen und Flüssigkeiten (einschließlich korrosiver Medien und Hochtemperaturflüssigkeiten) wirksam verhindern, mit einer Leckrate von nur 1×10⁻⁹ Pa·m³/s oder weniger.
Großer Temperaturbereich und Druckbeständigkeit: Es kann in einem Temperaturbereich von -270℃ (extrem niedrige Temperatur) bis 600℃ (hohe Temperatur) stabil arbeiten und liegt damit weit über dem von Gummischläuchen (normalerweise -40℃ bis 120℃). Gleichzeitig hält es hohen Arbeitsdrücken stand (herkömmliche Spezifikationen können 1,6–10 MPa erreichen, und speziell angepasste Modelle können höhere Werte erreichen), wodurch es für abgedichtete Verbindungen in Hochdruck-Rohrleitungssystemen geeignet ist.
Korrosionsbeständigkeit und Medienkompatibilität: Edelstahl 304 widersteht der Erosion durch Wasser, Dampf sowie schwache Säuren und Laugen, während Edelstahl 316 stark korrosiven Medien wie Meerwasser, Chloridsalzen und organischen Lösungsmitteln standhält. Dadurch wird ein Dichtungsversagen aufgrund von Materialalterung oder Erosion durch Medien vermieden, wodurch es sich besonders für korrosive Umgebungen in Branchen wie dem Chemieingenieurwesen und der Pharmaindustrie eignet.
Flexible Kompensation und Vibrationsfestigkeit: Die ringförmige Wellstruktur des Balgs verleiht ihm gute axiale, laterale und winkelige Kompensationsfähigkeiten. Es kann Verschiebungen absorbieren, die durch thermische Ausdehnung und Kontraktion von Rohrleitungen, Gerätevibrationen oder Installationsfehler verursacht werden, wodurch die Belastung abgedichteter Schnittstellen verringert und das Risiko von Leckagen aufgrund starrer Verbindungen verringert wird.
Strukturelle Stabilität und lange Lebensdauer: Das Metallmaterial altert nicht so leicht und weist Ermüdungsbeständigkeit auf. Es kann die strukturelle Integrität bei langfristiger Wechselbeanspruchung (wie Vibrationen und Druckschwankungen) aufrechterhalten und hat eine Lebensdauer von mehr als 10 Jahren, viel länger als die von Gummischläuchen (normalerweise 1–3 Jahre).
Typische Anwendungsszenarien
Als Dichtungsschläuche können Edelstahlbälge herkömmliche Dichtungsschläuche weitgehend ersetzen, um Dichtungsprobleme in verschiedenen Szenarien zu lösen:
Abgedichtete Verbindungen in Industrierohrleitungen
Wird für abgedichtete Verbindungen zwischen Geräten wie Pumpen, Ventilen, Druckbehältern und Rohrleitungen verwendet und eignet sich besonders für Rohrleitungssysteme, die Hochtemperaturdampf, heißes Öl und korrosive Flüssigkeiten transportieren, beispielsweise zum Abdichten von Einlass-/Auslassrohren chemischer Reaktoren und flexible abgedichtete Verbindungen von Dampfleitungen in Kraftwerken.
In Rohrleitungen für Tieftemperaturgeräte wie LNG und flüssigen Stickstoff können sie als Dichtungsschläuche verwendet werden, um extrem niedrigen Temperaturen standzuhalten und Leckagen durch Versprödung bei niedrigen Temperaturen zu vermeiden.
Versiegelung von Präzisionsinstrumenten und Messgeräten
In den Gas- und Flüssigkeitswegsystemen analytischer Instrumente (wie Gaschromatographen und Massenspektrometern) können sie als Dichtungsschläuche verwendet werden, um eine saubere Übertragung und Nullleckage von Trägergasen und Proben zu gewährleisten und so die Analysegenauigkeit sicherzustellen.
An den Anschlussenden von Messgeräten (z. B. Durchflussmessern und Druckmessgeräten) reduzieren flexible Dichtungen den Einfluss von Vibrationen auf die Messgenauigkeit und verhindern ein Austreten von Medien.
Versiegelungsschutz mechanischer Geräte
Zur Rohrleitungsabdichtung in hydraulischen und pneumatischen Systemen, insbesondere für Verbindungen beweglicher Geräteteile (z. B. Ölzylinder und Luftzylinder), kann der flexible Ausgleich von Faltenbälgen Bewegungsverschiebungen absorbieren und so die Abdichtung gewährleisten und gleichzeitig Rohrleitungsverschleiß vermeiden.
Zur Abdichtung von Kühlwasserleitungen und Kraftstoffleitungen von Energieanlagen wie Motoren und Kompressoren halten sie hohen Temperaturen und Vibrationen während des Gerätebetriebs stand und verhindern so, dass Öl- und Wasserlecks zu Störungen führen.
Dichtungsanforderungen in besonderen Umgebungen
In der Schiffstechnik werden sie für abgedichtete Verbindungen von Schiffsdeckrohrleitungen und Unterwasserausrüstung verwendet, um Meerwasserkorrosion und Rumpfvibrationen zu widerstehen.
In der Nuklearindustrie weisen Dichtungsschläuche für die Übertragung radioaktiver Medien Strahlungsbeständigkeit und hohe Dichtungseigenschaften auf, um die Sicherheit zu gewährleisten.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Kaliber und Länge: Wählen Sie Kaliber wie DN6-DN300 entsprechend den Anforderungen des Mediumdurchflusses. Die Länge sollte auf der Grundlage des Rohrleitungsverschiebungsausgleichs bestimmt werden, wobei ein gewisser flexibler Spielraum vorbehalten bleibt (normalerweise 10–20 % länger als die Länge der starren Verbindung).
Druck und Temperatur: Wählen Sie entsprechend dem Arbeitsdruck des Systems (der Auslegungsdruck sollte ≥ dem 1,5-fachen des Arbeitsdrucks sein) und dem Temperaturbereich unten die entsprechenden Druckstufen und Materialien aus (z. B. wird Edelstahl 310S für Arbeitsbedingungen bei hohen Temperaturen bevorzugt).
Medieneigenschaften: Wählen Sie für korrosive Medien je nach Medienzusammensetzung (z. B. Chloridionenkonzentration) 304-, 316- oder Hastelloy-Materialien aus. Führen Sie bei Bedarf eine Innenwandbeschichtung (z. B. PTFE-Beschichtung) durch, um die Korrosionsbeständigkeit zu erhöhen.

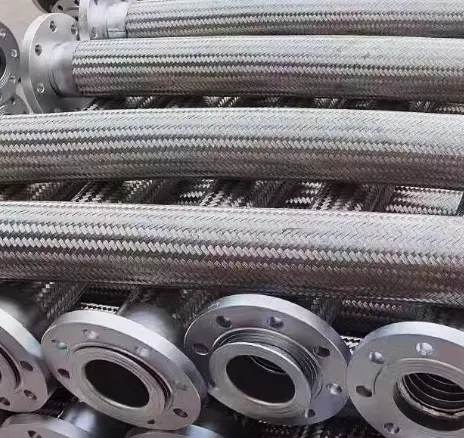

Verbindungsmethode: Wählen Sie Verbindungsformen wie Flansche (Muffenschweißen, Stumpfschweißen), Gewinde (NPT-, G-Gewinde) und Schnellanschlüsse entsprechend der Geräteschnittstellenart aus und stellen Sie sicher, dass die Dichtung mit der Schnittstelle übereinstimmt (z. B. sollte die Flanschdichtfläche mit dem Dichtungsmaterial kompatibel sein).
2. Installationsspezifikationen
Vermeiden Sie übermäßiges Biegen und Verdrehen: Bei der Installation darf der Biegeradius nicht kleiner sein als der vom Produkt angegebene Biegeradius (normalerweise das 3- bis 6-fache des Rohrdurchmessers). Das Verdrehen des Balgs ist strengstens untersagt, um Schäden an der Wellenstruktur zu vermeiden, die sich auf die Dichtigkeit und Lebensdauer auswirken können.
Befestigung und Führung: Für die Installation über große Entfernungen sollten an beiden Enden des Balgs feste Stützen angebracht werden, und in der Mitte sollten Führungsstützen hinzugefügt werden, um eine Verschiebung des Balgs durch das Eigengewicht der Rohrleitung oder mittlere Stöße zu vermeiden und eine gleichmäßige Belastung der abgedichteten Schnittstelle sicherzustellen.
Behandlung der Dichtungsoberfläche: Entfernen Sie vor dem Anschluss Ölflecken und Grate auf den Flanschoberflächen und Gewindeschnittstellen. Bei Flanschverbindungen Schrauben gleichmäßig anziehen (über Kreuz schrittweise anziehen). Tragen Sie bei Gewindeverbindungen Dichtmittel (z. B. PTFE-Band) auf, um die Dichtleistung zu verbessern.
Dichtheitsprüfung: Nach der Installation muss eine Druckprüfung (pneumatisch oder hydraulisch) durchgeführt werden. Der Prüfdruck beträgt das 1,25-fache des Arbeitsdrucks und der Druck wird 30 Minuten lang aufrechterhalten, ohne dass ein Druckabfall oder eine Leckage auftritt, um qualifiziert zu sein.
Anwendungsvorteile
Reduziertes Leckagerisiko: Im Vergleich zu herkömmlichen Gummidichtungsschläuchen ist die Leckagerate von Edelstahlbälgen um mehr als 90 % reduziert, wodurch Sicherheitsunfälle durch Medienlecks (z. B. Brände durch Leckagen brennbarer und explosiver Medien und Personenschäden durch Leckagen korrosiver Medien) reduziert werden.
Reduzierte Wartungskosten: Die lange Lebensdauer verlängert den Austauschzyklus um das Drei- bis Fünffache. Gleichzeitig reduzieren Korrosionsbeständigkeit und Temperaturbeständigkeit die durch Materialalterung verursachte Wartungshäufigkeit, und die Gesamtwartungskosten können um mehr als 50 % eingespart werden.
Erweiterte Anwendungsgrenzen: Es kann stabil in Umgebungen (hohe Temperatur, hoher Druck, starke Korrosion) arbeiten, an die sich herkömmliche Dichtungsschläuche nicht anpassen können, und bietet zuverlässige Dichtungslösungen für besondere Arbeitsbedingungen.
Verbesserte Systemstabilität: Die flexible Kompensationsfähigkeit reduziert die Auswirkungen der Rohrleitungsbelastung auf Geräteschnittstellen, schützt Präzisionsgeräte wie Pumpen und Ventile und verlängert deren Lebensdauer.
Zusammenfassung
Als Dichtungsschläuche erzielen Edelstahlbälge umfassende Vorteile wie „hohe Dichtigkeit, Widerstandsfähigkeit, lange Lebensdauer und einfache Installation“ durch die inhärenten Vorteile von Metallmaterialien und die flexible Gestaltung der Wellstruktur. Sie sind eine ideale Wahl für die Aufrüstung und den Ersatz herkömmlicher Schläuche im industriellen Dichtungsbereich, insbesondere in Szenarien mit strengen Anforderungen an die Dichtungsleistung und die Anpassungsfähigkeit an die Umgebung, und bieten eine solide Garantie für den sicheren und stabilen Betrieb des Systems.
In Gastransportsystemen stehen die Sicherheit, die Dichtungsleistung und die Stabilität von Rohrleitungen in direktem Zusammenhang mit dem normalen Betrieb des Systems und der Sicherheit des Personals. Ob es sich um Industriegase (z. B. Sauerstoff, Stickstoff, Wasserstoff), Brenngase (Erdgas, Flüssiggas) oder Sondergase (z. B. korrosive Gase, hochreine Gase) handelt, die Anforderungen an Transportleitungen sind äußerst streng. Edelstahlbälge mit ihren einzigartigen Material- und Strukturvorteilen können Probleme wie Leckagen, Korrosion und Vibrationseinwirkungen, mit denen herkömmliche Rohrleitungen in der Gasübertragung konfrontiert sind, effektiv lösen und sind somit eine ideale Wahl für Gassysteme. Im Folgenden werden konkrete Lösungen aus mehreren Dimensionen näher erläutert.
Präzise Abstimmung der Kernleistungsvorteile mit den Anforderungen des Gassystems
Die Kernanforderungen an Gassysteme für Rohrleitungen sind absolute Dichtigkeit, Beständigkeit gegen Gaskorrosion, Vibrations- und Schlagfestigkeit, Anpassungsfähigkeit an Druckschwankungen und Sauberkeitskontrolle. Die folgenden Eigenschaften von Edelstahl können diese Anforderungen perfekt erfüllen:
Extreme Dichtungsleistung: Durch die Verwendung von integral geformten 304-, 316- und anderen Edelstahlmaterialien erreichen die Faltenbälge und Verbindungsenden (z. B. Gewinde, Flansche) eine enge Zusammenarbeit durch Präzisionsbearbeitung, wodurch eine harte Metall-auf-Metall-Abdichtung realisiert oder mit speziellen Dichtungen (z. B. Kupferdichtungen, PTFE-Dichtungen) kombiniert werden kann, um sicherzustellen, dass kein Gas austritt. Bei Hochdruck-Gassystemen (mit einem Arbeitsdruck von bis zu 10 MPa oder mehr) ist die Zuverlässigkeit der Abdichtung weitaus höher als bei Gummischläuchen oder gewöhnlichen Metallrohrleitungen, und die Leckagerate kann unter 1×10¹⁰ Pa·m³/s kontrolliert werden.
Ausgezeichnete Gaskorrosionsbeständigkeit: Edelstahl 304 hält langfristiger Erosion durch trockene Gase (wie Sauerstoff, Stickstoff) und nicht korrosive Brenngase stand; Edelstahl 316 kann aufgrund seines Molybdängehalts der Korrosion durch schwefelhaltige Brenngase, Chlorgas, Fluorwasserstoff und andere korrosive Gase widerstehen und verhindert so die Bildung von Löchern oder das Ablösen von Verunreinigungen an der Innenwand der Rohrleitung durch Erosion und gewährleistet so die Reinheit der Gasübertragung.
Vibrations- und Druckschwankungsbeständigkeit: Die ringförmige Wellstruktur des Balgs verfügt über eine gute Elastizität, die Vibrationen und Druckimpulse absorbieren kann, die durch den Betrieb des Kompressors und das Öffnen/Schließen von Ventilen im Gassystem entstehen, die Spannungskonzentration an Rohrleitungsschnittstellen verringert und das Risiko loser Leckagen durch starre Verbindungen verringert. Es eignet sich besonders zum Verbinden von Teilen zwischen Gaskompressoren, Lagertanks und Rohrleitungen.
Anpassungsfähigkeit an die Sauberkeit: Nach dem elektrolytischen Polieren der Innenwand kann die Oberflächenrauheit Ra nur 0,8 μm oder weniger betragen, wodurch Verunreinigungen oder Feuchtigkeit im Gas nicht leicht adsorbiert werden und keine Partikel abfallen. Es erfüllt die Übertragungsanforderungen von hochreinen Gasen (z. B. hochreinem Stickstoff in der Elektronikindustrie oder Spezialgasen in der Halbleiterfertigung) und vermeidet Gasverschmutzung, die die Produktionsqualität beeinträchtigt.
Breite Temperatur- und Druckanpassungsfähigkeit: Es kann im Temperaturbereich von -200℃ bis 450℃ stabil arbeiten und passt sich der Verdampfungsübertragung von verflüssigten Gasen mit niedriger Temperatur (wie flüssigem Stickstoff, flüssigem Sauerstoff) und Hochtemperaturgassystemen an; Der Arbeitsdruck reicht von Vakuum bis 30 MPa, was nicht nur den Anforderungen von Niederdruck-Brenngasleitungen (unter 0,1 MPa) gerecht wird, sondern auch in industriellen Hochdruckgasübertragungssystemen eingesetzt werden kann.
Typische Anwendungsszenarien
Edelstahlbälge können gezielt Übertragungsprobleme in verschiedenen Arten von Gassystemen lösen:
Industrielle Gasübertragungssysteme
Wird für den Rohrleitungsanschluss von Inertgasen wie Sauerstoff, Stickstoff und Argon verwendet, insbesondere in Schweißwerkstätten und Metallverarbeitungsbereichen. Die Vibrationsfestigkeit von Bälgen kann das Leckagerisiko an der Verbindung zwischen Sauerstoffflaschen und Rohrleitungen verringern.
In Wasserstoffübertragungssystemen kann das Material Edelstahl 316 eine Wasserstoffversprödung vermeiden und mit einer speziellen Dichtungsstruktur Explosionsgefahren durch Wasserstoffaustritt verhindern.
Für die Übertragung korrosiver Industriegase (wie Chlorgas, Schwefeldioxid) werden Faltenbälge aus Edelstahl 316L ausgewählt, um der Korrosion der Rohrleitung durch Gase zu widerstehen und den langfristig sicheren Betrieb des Systems zu gewährleisten.
Gasversorgungssysteme
Für die Innen- und Außenleitungsverbindung von städtischem Erdgas und Flüssiggas werden Faltenbälge zwischen Gaszählern, Ventilen und Hauptleitungen verwendet. Ihre flexible Kompensation kann Schnittstellenleckagen reduzieren, die durch Rohrleitungsverschiebungen aufgrund von Gebäudesetzungen oder Temperaturänderungen verursacht werden.
Bei Gasabzweigrohren in Großküchen und Industrieöfen kann sich die Temperaturbeständigkeit von Faltenbälgen an die Hochtemperaturumgebung in der Nähe von Öfen anpassen, und ihre Anti-Aging-Leistung verhindert Risse und Undichtigkeiten von Gummischläuchen aufgrund langfristiger Nutzung.
Spezialgas- und Reinstgassysteme
Für die Übertragung hochreiner Gase (z. B. hochreines Ammoniak, Silan) in der Halbleiter- und Photovoltaikindustrie können Faltenbälge mit elektrolytisch polierten Innenwänden die Kontaktverschmutzung zwischen Gasen und Rohrleitungen reduzieren und so die Gasreinheit gewährleisten (bis zu 99,9999 % oder mehr);
Bei Laborgasleitungen (z. B. Trägergase für Gaschromatographen, Spezialgase für die Spektralanalyse) gewährleistet die geringe Adsorption von Bälgen die Stabilität der Gaskomponenten und verbessert die Genauigkeit experimenteller Daten.
Anschluss von Gasspeicher- und -verarbeitungsanlagen
Für die Verbindung zwischen Gasspeichertanks, Flaschen und Verdampfern können Druckminderventile und Faltenbälge Vibrationen während des Gerätebetriebs absorbieren und die Dichtungsleistung der Ventilschnittstellen schützen.
Für die Verbindung zwischen dem Flüssigkeitsauslassrohr von Lagertanks für Niedertemperaturgase (z. B. flüssiger Stickstoff, flüssiges Argon) und Verdampfern können Faltenbälge sich an Temperaturänderungen von niedriger Temperatur auf normale Temperatur anpassen und so Risse in Rohrleitungen aufgrund von Wärmeausdehnung und -kontraktion vermeiden.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Materialauswahl: Bestimmen Sie das Material entsprechend den Gaseigenschaften – Edelstahl 304 wird für Inertgase und Brenngase ausgewählt; Edelstahl 316/316L wird für korrosive Gase und Brenngase in Meerwasserumgebungen ausgewählt; Für hochreine Gassysteme ist kohlenstoffarmer Edelstahl (z. B. 316L) mit elektrolytisch polierten Innenwänden erforderlich.
Kaliber und Druckstufe: Wählen Sie die Kaliber DN6–DN200 entsprechend dem Gasdurchfluss aus. Der Arbeitsdruck muss mit dem Auslegungsdruck des Systems übereinstimmen (z. B. wird normalerweise eine Nennleistung von 1,6 MPa für Gassysteme und eine Nennleistung von 6,4 MPa oder höher für industrielle Hochdruckgase gewählt).
Verbindungsmethode: Gewindeverbindungen (mit gasspezifischem Dichtmittel) werden häufig in Gassystemen verwendet; Flanschverbindung (mit O-Ring-Dichtung) wird hauptsächlich in industriellen Gassystemen verwendet; VCR-Gleitringdichtungsverbindungen werden für hochreine Gassysteme ausgewählt, um Leckagefreiheit und Sauberkeit zu gewährleisten.
Länge und Kompensationsbetrag: Bestimmen Sie die Länge entsprechend den Anforderungen an die Rohrleitungsverschiebung und reservieren Sie axiale oder seitliche Kompensationszugabe (normalerweise überschreitet der Kompensationsbetrag nicht 10 % der effektiven Länge des Balgs), um eine Beeinträchtigung der Dichtung durch übermäßige Dehnung oder Kompression zu vermeiden.
2. Installationsspezifikationen
Brandschutz und Reinigungsbehandlung: Stellen Sie vor der Installation des Gassystems sicher, dass sich keine Verunreinigungen in der Rohrleitung befinden, um Funkenbildung während der Installation zu vermeiden. Reinigen Sie vor der Installation des Reinstgassystems die Innenwand des Balgs mit reinem Ethanol, um Ölflecken und Partikel zu entfernen.
Biegen und Befestigen: Während der Installation sollte der Biegeradius nicht kleiner als der vom Produkt angegebene Wert sein (normalerweise das 5- bis 8-fache des Rohrdurchmessers), und gewaltsames Verdrehen ist verboten; Im geraden Abschnitt werden alle 1,5–2 Meter feste Halterungen angebracht, und an beiden Enden des Biegeabschnitts werden Führungshalterungen angebracht, um Verformungen durch das Eigengewicht der Rohrleitung zu verhindern.
Schutz der Dichtfläche: Überprüfen Sie vor dem Anschließen die Ebenheit der Flanschflächen und Gewindeschnittstellen und entfernen Sie Grate und Kratzer. Tragen Sie bei der Gewindeverbindung ein gasspezifisches Dichtmittel auf, das dem Gas entspricht (z. B. PTFE-Dichtband für Gas), und wählen Sie für die Flanschverbindung Dichtungen aus, die mit dem Gas kompatibel sind (z. B. ölbeständige Gummidichtungen für Gas, PTFE-Dichtungen für korrosive Gase).
Leckageerkennung: Nach der Installation muss eine Leckageprüfung durchgeführt werden – zur Blasenerkennung in Gassystemen wird Seifenwasser auf Schnittstellen aufgetragen; Helium-Massenspektrometer werden in Industriegas- und hochreinen Gassystemen eingesetzt, um sicherzustellen, dass die Leckrate den Systemanforderungen entspricht (z. B. die Leckrate von hochreinen Gassystemen ≤1×10⁻¹¹ Pa·m³/s).
Anwendungsvorteile
Verbessern Sie die Systemsicherheit: Im Vergleich zu herkömmlichen verzinkten Stahlrohren oder Gummischläuchen wird das Leckagerisiko von Edelstahlbälgen um mehr als 95 % reduziert, insbesondere in Gassystemen mit brennbaren und explosiven Gasen wie Brenngas und Wasserstoff, was potenzielle Sicherheitsunfälle erheblich reduzieren kann.
Verlängern Sie die Lebensdauer: Edelstahlmaterialien sind alterungsbeständig und korrosionsbeständig, mit einer Lebensdauer von mehr als 20 Jahren, die weit über der von Gummischläuchen (1–3 Jahre) und gewöhnlichen Stahlrohren (8–10 Jahre) liegt, wodurch die Austauschhäufigkeit und die Wartungskosten reduziert werden.
Gewährleisten Sie die Reinheit und Qualität des Gases: In hochreinen Gassystemen können Produktverschwendung durch Rohrleitungsverschmutzung (z. B. Defekte in Halbleiterchips durch unreine Gase) vermieden und Produktionsverluste reduziert werden.
Anpassung an komplexe Arbeitsbedingungen: Die flexible Kompensationsfähigkeit beseitigt die Auswirkungen von Gebäudesetzungen, Gerätevibrationen und Temperaturänderungen auf Rohrleitungen, reduziert die durch Rohrleitungsschäden verursachte Abschaltwartung und verbessert die Stabilität des Systembetriebs.
Zusammenfassung
Durch Materialanpassung, Strukturoptimierung und Präzisionsbearbeitung erreichen Edelstahlbälge eine umfassende Leistung in Bezug auf „sichere Abdichtung, Korrosionsbeständigkeit und Haltbarkeit sowie saubere Übertragung“ in Gassystemen. Ganz gleich, ob es sich um konventionelle Industriegase, zivile Treibgase oder stark nachgefragte Spezialgassysteme handelt, sie können zuverlässige Übertragungslösungen bereitstellen und eine solide Garantie für den sicheren und stabilen Betrieb von Gassystemen bieten.
Heizsysteme (einschließlich Zivilheizung, Industrieheizung, Heizung mit neuer Energie usw.) stellen zentrale Anforderungen an Rohrleitungen, wie z. B. hohe Temperaturbeständigkeit, thermische Ermüdungsbeständigkeit, zuverlässige Abdichtung, Anpassungsfähigkeit an Wärmeausdehnung und -kontraktion sowie Medienverträglichkeit. Herkömmliche Metallrohre (z. B. verzinkte Stahlrohre) neigen aufgrund thermischer Belastung zu Rissen, während Kunststoffrohre durch die obere Temperaturgrenze begrenzt sind. Allerdings können Edelstahlbälge mit ihrem einzigartigen Material- und Strukturdesign diese Probleme effektiv lösen und zu einer idealen Rohrleitungslösung für Heizungssysteme werden. Im Folgenden wird auf konkrete Anwendungslösungen aus mehreren Dimensionen eingegangen.
Tiefgreifende Anpassung der Kernleistungsvorteile an die Anforderungen des Heizsystems
Die Betriebsumgebung von Heizsystemen ist durch große Temperaturschwankungen (-10℃ bis 300℃), verschiedene Medien (Heißwasser, Dampf, wärmeleitendes Öl usw.) sowie das Vorhandensein thermischer Spannungen und Vibrationen gekennzeichnet. Die Leistung von Edelstahlbälgen kann diese Anforderungen genau erfüllen:
Hervorragende Hochtemperaturbeständigkeit und thermische Stabilität: Edelstahl 304 hält Umgebungen mit mittleren Temperaturen unter 200 °C stand (z. B. zivile Warmwasserbereitung), Edelstahl 316 kann sich an Hochtemperaturszenarien von 200–400 ° C anpassen (z. B. industrielle Dampfleitungen) und Sondergüten (z. B. 310S) können sogar in offenen Heizsystemen über 600 ° C stabil funktionieren. Das Material altert nicht und weist auch keinen Festigkeitsverlust aufgrund dauerhaft hoher Temperaturen auf.
Widerstand gegen thermische Ermüdung und Fähigkeit zur Kompensation von Ausdehnungen: Die ringförmige Wellstruktur des Balgs verleiht ihm eine gute axiale Dehnbarkeit. Während des Zyklus des Hochfahrens (Temperaturanstieg) und Herunterfahrens (Temperaturabfall) des Heizsystems kann es die durch thermische Ausdehnung und Kontraktion verursachte Längenänderung der Rohrleitung absorbieren (der Ausgleichsbetrag kann 5–10 % seiner eigenen Länge erreichen), wodurch eine Lockerung der Schnittstellen oder Risse in der Rohrleitung, die durch starre Verbindungen verursacht werden, reduziert werden. Es eignet sich besonders für den Anschluss von Kesseln, Wärmetauschern und anderen Geräten an Hauptleitungen.
Medienverträglichkeit und Korrosionsbeständigkeit: Es ist tolerant gegenüber gängigen Heizmedien wie Heißwasser, Dampf und wärmeleitendem Öl. Edelstahl 304 kann der Ablagerung von Kalzium- und Magnesiumionen in Wasser und Sauerstoffkorrosion widerstehen. Edelstahl 316 widersteht der Erosion durch schwefelhaltigen Dampf und schwach saure wärmeleitende Medien und vermeidet Medienlecks durch Korrosion und Perforation der Innenwand der Rohrleitung.
Dichtungszuverlässigkeit und Druckbelastbarkeit: Durch präzisionsgefertigte Flansch-, Gewinde- und andere Verbindungsstrukturen in Kombination mit hochtemperaturbeständigen Dichtungen (z. B. Graphitdichtungen, metallbeschichtete Dichtungen) kann eine leckagefreie Abdichtung bei dauerhaft hohen Temperaturen erreicht werden. Der Arbeitsdruck kann 1,6–10 MPa erreichen und erfüllt damit die Druckanforderungen von zivilen Niederdruckheizungen (unter 0,6 MPa) und industriellen Hochdruckdampfsystemen (über 4,0 MPa).
Wärmeleitungseffizienz und Energieeinsparung: Die Wärmeleitfähigkeit von Edelstahl (ca. 16–21 W/(m·K)) ist höher als die von Kunststoffrohren, und die ringförmige Struktur des Balgs kann die Kontaktfläche zwischen dem Medium und der Rohrleitung vergrößern und so die Wärmeübertragung beschleunigen. Gleichzeitig kann die Außenwand der Rohrleitung bequem mit einer Isolierschicht ausgestattet werden, um den Wärmeverlust zu reduzieren und die Energiesparleistung des Systems zu verbessern.
Typische Anwendungsszenarien
Edelstahlbälge können gezielt die Anwendungsprobleme herkömmlicher Rohrleitungen in verschiedenen Arten von Heizsystemen lösen:
Zivile Heizungs- und Warmwassersysteme
Anschluss von Abzweigrohren zwischen Heizkörpern und Hauptrohren: Dank der Flexibilität von Faltenbälgen können sie problemlos Hindernisse wie Wände und Möbel umgehen, den Einsatz von Rohrbögen reduzieren und den Wasserdurchflusswiderstand verringern. Gleichzeitig absorbieren sie die Ausdehnung und Kontraktion der Rohrleitungen während der Heiz- und Nichtheizperioden, um Leckagen an der Schnittstelle zu vermeiden.

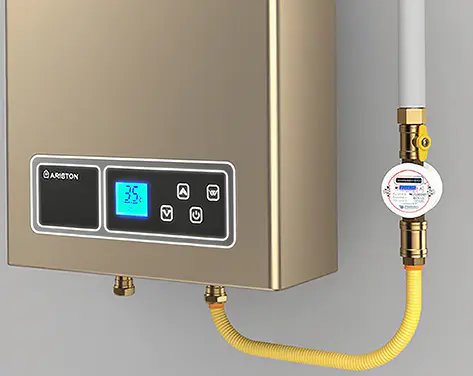

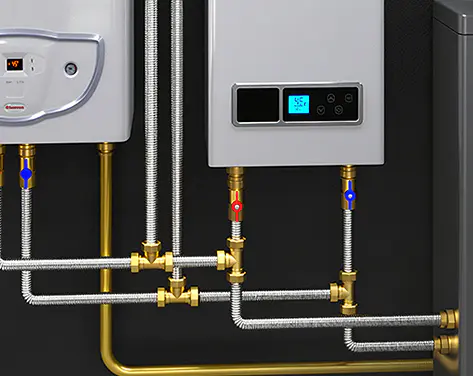

Verbindung zwischen Wandkesseln und Warmwasserleitungen: Sie halten der Warmwassertemperatur von 80–95 °C beim Betrieb von Wandkesseln stand, widerstehen thermischer Ermüdung durch häufiges An- und Abschalten und sind langlebiger als Gummischläuche (altert leicht) und Kupferrohre (starke Steifigkeit) und haben eine Lebensdauer von mehr als 15 Jahren.

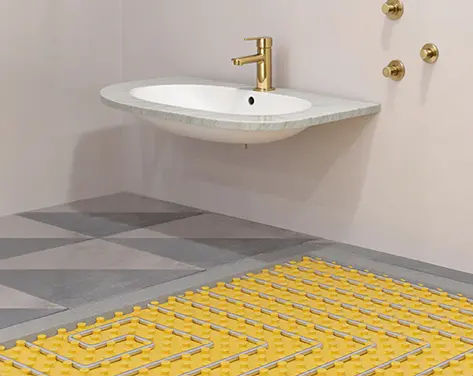

Anschluss von Verteilern bei Niedertemperatur-Fußbodenheizungen (Wasser-Fußbodenheizung): Faltenbälge mit kleinem Kaliber (DN15–DN25) können sich an die mehrsträngige Anordnung von Fußbodenheizungsrohren anpassen, den Wasserströmungswiderstand verringern und die Gleichmäßigkeit der Wärmeableitung verbessern.
Industrielle Heizsysteme
Verbindung zwischen Kesseln und Dampfleitungen: Am Auslass von Kohle-/Gaskesseln können Faltenbälge die starke Wärmeausdehnung beim Kesselstart absorbieren, Ventile und Rohrleitungsschnittstellen schützen und Dampflecks verhindern (Dampftemperatur beträgt normalerweise 150–300 °C, Druck 1,0–4,0 MPa).
Wärmeleitende Ölheizsysteme: Zur Verbindung von wärmeleitenden Ölöfen mit Reaktoren, Trocknern und anderen Geräten. Edelstahl 316 hält der langfristigen Erosion von wärmeleitendem Öl (Temperatur 200-300℃) stand und seine Vibrationsfestigkeit (erzeugt durch den Pumpenbetrieb) verhindert das Lösen von Rohrleitungsverbindungen.
Rohrleitungsanschluss von elektrischen Heizgeräten: B. die Einlass- und Auslassleitungen von elektrischen Heizreaktoren, Faltenbälge können sich an die örtliche hohe Temperatur elektrischer Heizelemente anpassen, und es besteht kein Problem der Geruchsemission von Kunststoffrohren.
Neue Energieheizsysteme
Zirkulationsleitungen von solarthermischen Sammelsystemen: Edelstahl 304 verbindet Solarkollektoren und Warmwasserspeicher und hält hohen Temperaturen (70–100 °C) bei direkter Sonneneinstrahlung und Regenkorrosion stand. Die flexible Struktur passt sich der leichten Verschiebung der Kollektoren aufgrund von Installationswinkeln an.
Wasserzirkulationsleitungen von Luftwärmepumpen: Im Temperaturschwankungsbereich von -10℃ bis 55℃ können Faltenbälge die durch Umgebungstemperaturänderungen verursachte Ausdehnung und Kontraktion von Rohrleitungen ausgleichen und so eine Versprödung bei niedrigen Temperaturen oder eine Verformung von Kunststoffrohren bei hohen Temperaturen vermeiden.
Spezielle Heizszenarien
Dampfdesinfektionsleitungen in der Lebensmittelindustrie: Die Innenwand des Edelstahlbalgs ist glatt und leicht zu reinigen, erfüllt Lebensmittelhygienestandards (z. B. 3A-Zertifizierung), hält einer Hochtemperatur-Dampfdesinfektion bei 121 °C stand und birgt kein Risiko einer Rostverschmutzung.
Rohrleitungsanschluss von Laborheizgeräten (wie Ölbädern, Konstanttemperaturtanks): Kleinkalibrige Bälge (DN6-DN15) können sich genau an Präzisionsgeräte anpassen und ihre Vibrationsfestigkeit sorgt für eine stabile Medienübertragung während Experimenten.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Materialanpassung: Edelstahl 304 wird für Mitteltemperatursysteme (≤200℃) ausgewählt; Edelstahl 316 wird für Hochtemperatursysteme (200-400℃) oder korrosive Medien (wie schwefelhaltiger Dampf) ausgewählt; Für Ultrahochtemperatursysteme (>400℃) wird Edelstahl 310S ausgewählt.
Kaliber und Druckstufe: Wählen Sie die Kaliber DN10–DN300 entsprechend der Durchflussrate des Heizmediums aus (DN15–DN50 wird üblicherweise für zivile Zwecke verwendet, DN50–DN200 für industrielle Zwecke); Der Arbeitsdruck muss ≥ dem 1,25-fachen des Systemauslegungsdrucks betragen (wenn der Auslegungsdruck eines Dampfsystems beispielsweise 1,6 MPa beträgt, wählen Sie Faltenbälge mit einer Nennleistung von ≥ 2,0 MPa).
Verbindungsmethode: Gewindeverbindungen (mit hochtemperaturbeständigem Rohmaterialband) werden häufig in zivilen Systemen verwendet. Flanschverbindungen (mit Metalldichtungen) werden hauptsächlich in Industrieanlagen verwendet. Für den präzisen Anschluss von Geräten können Aderendhülsenverbindungen gewählt werden (um die Reinigungsfähigkeit ohne tote Ecken zu gewährleisten).
Ausdehnungsausgleichsbetrag: Berechnen Sie den Wärmeausdehnungsbetrag entsprechend der Rohrleitungslänge und der Temperaturdifferenz (Formel: ΔL=α×L×ΔT, wobei α der lineare Ausdehnungskoeffizient von Edelstahl ist) und stellen Sie sicher, dass der Ausgleichsbetrag des Balgs ≥ dem berechneten Wert ist, um übermäßige Dehnung oder Kompression zu vermeiden.
2. Installationsspezifikationen
Vorbehandlung und Reinigung: Vor der Installation Oxidablagerungen und Ölflecken in der Rohrleitung entfernen. Hochtemperatursysteme müssen entfettet werden (z. B. Reinigung mit Trichlorethylen); Beim Anschluss an Lebensmittel- und Pharmageräte müssen Faltenbälge mit elektrolytisch polierten Innenwänden gewählt werden, um mikrobielles Wachstum zu vermeiden.
Biegen und Befestigen: Der Biegeradius ist ≥ dem vom Produkt angegebenen Radius (normalerweise das 6- bis 10-fache des Rohrdurchmessers). Es ist verboten, beim Kaltbiegen übermäßige Kraft anzuwenden, um eine Verformung der Wellung zu verursachen. Im geraden Abschnitt sind alle 2-3 Meter Gleitstützen angebracht (um eine axiale Ausdehnung zu ermöglichen), und an beiden Enden des Ausgleichsabschnitts sind feste Stützen angebracht, um seitliche Verschiebungen zu begrenzen.
Abdichtung und Isolierung: Wenn eine Flanschverbindung verwendet wird, ziehen Sie die Schrauben gleichmäßig an (Schritt für Schritt diagonal), um ein Versagen der Dichtung durch exzentrische Belastung zu vermeiden. Hochtemperaturrohrleitungen müssen außerhalb des Balgs mit Isolierschichten (z. B. Steinwolle, Aluminiumsilikat) umwickelt werden, es muss jedoch Expansionsraum reserviert werden, um zu verhindern, dass die Isolierschicht den Ausgleich des Balgs behindert.
Probebetrieb und Tests: Führen Sie nach der Installation einen Wasserdrucktest durch (der Testdruck beträgt das 1,5-fache des Arbeitsdrucks und der Druck wird 30 Minuten lang ohne Leckage aufrechterhalten); Hochtemperatursysteme müssen eine Heißinbetriebnahme durchführen, um zu überwachen, ob sich der Balg reibungslos ausdehnt und zusammenzieht und ob an der Schnittstelle Undichtigkeiten vorliegen.
Anwendungsvorteile
Verlängern Sie die Lebensdauer des Systems: Die thermische Ermüdungsbeständigkeit von Edelstahlbälgen kann den störungsfreien Betriebszyklus des Heizsystems auf mehr als 10 Jahre verlängern und übertrifft damit den von verzinkten Stahlrohren (5–8 Jahre) und Kunststoffrohren (3–5 Jahre) bei weitem, wodurch die Austauschkosten gesenkt werden.
Reduzieren Sie die Wartungskosten: Korrosionsbeständigkeit und Hochtemperaturbeständigkeit reduzieren die durch Rohrleitungskorrosion und -brüche verursachte Abschaltwartung, und die jährlichen Wartungskosten können um 40–60 % gesenkt werden; Insbesondere in industriellen Heizungsanlagen können Produktionsausfälle durch Medienleckagen vermieden werden.
Verbessern Sie die Betriebssicherheit: Eine leckagefreie Abdichtung und ein Design gegen thermische Belastung reduzieren das Risiko von Verbrühungen und Bränden, die durch das Austreten von Medien mit hoher Temperatur (wie Dampf und wärmeleitendem Öl) verursacht werden, und können Sachverluste reduzieren, die durch das Austreten von Haushaltswasser in der Zivilheizung verursacht werden.
Verbessern Sie die Systemanpassungsfähigkeit: Dank der flexiblen Kompensationsfähigkeit ist die Rohrleitungsinstallation nicht durch Gebäudestrukturen (wie Wände und Böden) eingeschränkt und eignet sich besonders für die Umgestaltung von Heizsystemen in alten Gebäuden, wodurch Wandaushub und Strukturschäden reduziert werden.
Zusammenfassung
Durch die doppelten Vorteile von Material und Struktur erreichen Edelstahlbälge eine umfassende Leistung in Bezug auf „hohe Temperaturbeständigkeit, Ausdehnungsschutz, stabile Abdichtung und lange Lebensdauer“ in Heizsystemen. Ganz gleich, ob es sich um die Komfortanforderungen der Zivilheizung oder die rauen Arbeitsbedingungen der Industrieheizung handelt, sie können zuverlässige Rohrleitungslösungen bereitstellen und so eine solide Grundlage für den effizienten und sicheren Betrieb von Heizsystemen legen.

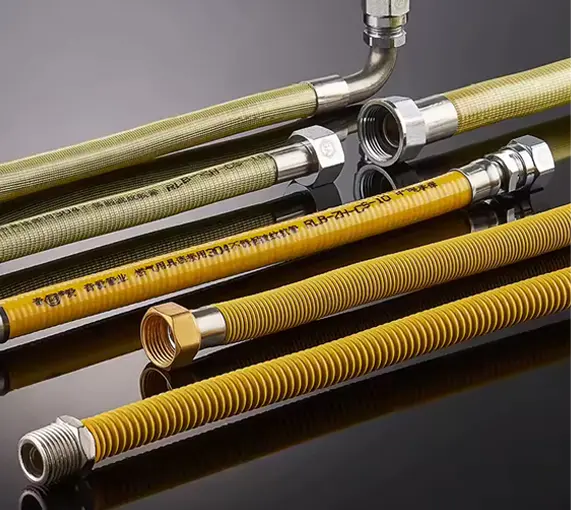

An Öfen (einschließlich Haushaltsgasherden, Großküchenherden, Industrieöfen usw.) werden strenge Anforderungen an die Verbindung von Rohrleitungen gestellt, z. B. an Sicherheit und Dichtheit, hohe Temperaturbeständigkeit, Korrosionsbeständigkeit gegenüber Gas und seinen Verunreinigungen, Flexibilität bei der Installation und langfristige Zuverlässigkeit. Herkömmliche Gummischläuche sind anfällig für Alterung, Rissbildung und Rattenbisse, während starren Metallrohren die Flexibilität fehlt, was die Installation erschwert. Edelstahlbälge können mit ihren einzigartigen Materialeigenschaften und ihrem strukturellen Design diese Schwachstellen wirksam angehen und sind die ideale Wahl für Ofenanschlussleitungen. Im Folgenden wird auf konkrete Anwendungslösungen aus mehreren Dimensionen eingegangen.
Kernleistungsvorteile und genaue Anpassung an die Ofenanforderungen
Die Betriebsumgebung von Öfen ist gekennzeichnet durch hohe Umgebungstemperaturen (bis zu 150 °C in der Nähe des Brenners), häufiges Zünden und Flammenausfälle, Kontakt mit Gas (Erdgas, Flüssiggas) und Kondenswasser sowie die Notwendigkeit einer sicheren und flexiblen Verbindung. Die Leistung von Edelstahlbälgen kann diese Anforderungen genau erfüllen:
Hervorragende Sicherheit und Auslaufsicherheit: Der aus hochwertigem Edelstahl 304 gefertigte Balg hat eine einteilige Struktur ohne Gelenke in der Mitte, wodurch das Risiko von Auslaufen verringert wird. Die Anschlussenden (Gewinde- oder Schnellanschluss) sind präzisionsgefertigt und mit speziellen, gasverträglichen Dichtringen (z. B. Nitrilkautschuk oder EPDM) ausgestattet, die eine zuverlässige Abdichtung auch bei Langzeitgebrauch und Temperaturschwankungen gewährleisten.
Hohe Temperaturbeständigkeit und Feuerbeständigkeit: Es hält hohen Temperaturen von bis zu 300 °C stand, was weit über der Umgebungstemperatur in der Nähe des Ofenbrenners liegt. Selbst wenn es versehentlich mit offenen Flammen in Kontakt kommt, schmilzt oder brennt es nicht, wodurch Brandunfälle durch brennende Schläuche vermieden werden, was viel sicherer ist als Gummischläuche.
Korrosionsbeständigkeit und Gaskompatibilität: Es ist beständig gegen Korrosion durch Gasbestandteile (z. B. Sulfide in Erdgas) und Kondenswasser, das bei der Gasverbrennung entsteht, und vermeidet Rost und Perforation. Es ist mit verschiedenen Gasen kompatibel, darunter Erdgas, Flüssiggas und Kunstgas, ohne Materialabbau oder Reaktion.
Flexibilität und Anpassungsfähigkeit bei der Installation: Der Faltenbalg kann frei gebogen werden (minimaler Biegeradius beträgt das 3- bis 5-fache des Rohrdurchmessers) und passt sich so der komplexen räumlichen Anordnung von Küchen an. Es kann die Gasquelle (Gaszähler, Gasflasche) einfach an den Ofen anschließen, wodurch der Bedarf an Winkelstücken und Adaptern reduziert und der Installationsprozess vereinfacht wird.
Anti-Aging und lange Lebensdauer: Im Gegensatz zu Gummischläuchen, die aufgrund von Temperatur, ultravioletten Strahlen und Öldämpfen anfällig für Alterung, Verhärtung und Rissbildung sind, verfügen Edelstahlbälge über Anti-Aging-Eigenschaften. Die Lebensdauer kann 10 bis 15 Jahre betragen und liegt damit weit über der Lebensdauer von Gummischläuchen von 18 Monaten bis 2 Jahren, wodurch die Häufigkeit des Austauschs verringert wird.
Typische Anwendungsszenarien
Edelstahlbälge können bei verschiedenen Herdtypen zur Lösung von Verbindungsproblemen eingesetzt werden:
Haushaltsgasherde
Verbindung zwischen Gaszähler und Herd: In Privatküchen wird es verwendet, um den Gaszähler oder das Gasventil an den Herd anzuschließen. Dank seiner Flexibilität kann es durch Schränke und um Hindernisse herum geführt werden, ohne dass die Gefahr besteht, dass Gummischläuche gequetscht oder geknickt werden.
Einbauherdanschluss: Bei in Schränken eingebauten Einbauherden kann der Faltenbalg in eine geeignete Form gebogen werden, um sich an den engen Raum anzupassen, um eine gute Belüftung zu gewährleisten und eine Gasansammlung zu vermeiden.
Gewerbliche Küchenherde
Großöfen in Restaurants und Kantinen: Dienen zur Verbindung gewerblicher Öfen (z. B. Woköfen, Dampföfen) mit der Gasleitung. Es hält den hohen Temperaturen in Großküchen und den Vibrationen von Öfen während des Betriebs stand und gewährleistet so eine stabile Gasversorgung.
Gasfritteusen und -öfen: Aufgrund der hohen Temperaturbeständigkeit des Faltenbalgs eignet er sich für den Anschluss von Gasfritteusen und -öfen, die während des Betriebs große Hitze erzeugen, wodurch Rohrleitungsschäden durch hohe Temperaturen vermieden werden.
Industrieöfen
Industrielle Heizöfen und Glühöfen: Wird für Gasversorgungsleitungen von Industrieöfen verwendet. Es kann sich an die hohe Temperatur rund um den Ofen und die Druckschwankungen des Industriegases anpassen und sorgt so für eine sichere und kontinuierliche Gasversorgung.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Material und Kaliber: Edelstahl 304 ist ausreichend für Haushalts- und allgemeine Gewerbeöfen; Für Industrieumgebungen mit erschwerten Bedingungen kann Edelstahl 316 für eine bessere Korrosionsbeständigkeit ausgewählt werden. Das Kaliber wird entsprechend dem Gasverbrauch des Ofens ausgewählt, normalerweise DN10 (3/8 Zoll) für Haushaltsöfen und DN15 (1/2 Zoll) oder größer für gewerbliche Öfen.
Länge und Druckstufe: Die Länge sollte angemessen sein und für den Hausgebrauch im Allgemeinen 2 Meter nicht überschreiten, um einen übermäßigen Rohrleitungswiderstand zu vermeiden. Der Nenndruck sollte ≥ 1,6 MPa betragen, um die Druckanforderungen der Gasversorgung zu erfüllen (normalerweise 2–3 kPa für Haushalte, bis zu 5 kPa für gewerbliche Zwecke).
Verbindungstyp: Haushaltsöfen verwenden üblicherweise Gewindeanschlüsse mit gasspezifischen Muttern; Gewerbliche Öfen können zur bequemen Demontage und Wartung Flanschverbindungen oder Schnellkupplungen verwenden.
2. Installationsspezifikationen
Vermeiden Sie übermäßiges Biegen und Verdrehen: Bei der Installation sollte der Biegeradius nicht kleiner als der angegebene Wert sein, um Schäden an der Balgstruktur zu vermeiden und deren Lebensdauer und Sicherheit zu beeinträchtigen. Verdrehen Sie die Rohrleitung nicht, um ein Lösen der Dichtung zu vermeiden.
Feste Befestigung: Der Balg sollte in Abständen (alle 50–80 cm) mit speziellen Clips befestigt werden, um Erschütterungen und Reibung mit anderen Gegenständen zu vermeiden, die zu Verschleiß führen können. Ziehen Sie während der Installation nicht gewaltsam an der Rohrleitung.
Die Rohrleitung sollte einen Abstand von mindestens 30 cm zum Ofenbrenner und anderen Hochtemperaturkomponenten haben. Wenn es unvermeidbar ist, sollten Wärmedämmmaßnahmen (z. B. Wärmedämmmanschetten) ergriffen werden.
Leckageerkennung: Nach der Installation muss eine Dichtheitsprüfung durchgeführt werden. Tragen Sie Seifenwasser auf die Verbindungsteile auf; Wenn keine Blasen entstehen, bedeutet dies, dass keine Leckage vorliegt. Um Gefahren zu vermeiden, verwenden Sie zur Lecksuche keine offene Flamme.
Regelmäßige Inspektion und Austausch: Überprüfen Sie den Balg regelmäßig auf Anzeichen von Beschädigung, Korrosion oder lockeren Verbindungen. Es sollte rechtzeitig ausgetauscht werden, wenn es die Lebensdauer erreicht hat oder beschädigt ist, und muss von Fachpersonal ersetzt werden.
Anwendungsvorteile
Verbessern Sie die Sicherheit: Die Verwendung von Edelstahlbälgen verringert das Risiko von Gaslecks, die durch Alterung, Rattenbisse und hohe Temperaturen von Gummischläuchen verursacht werden, wodurch Gasexplosionen und Brandunfälle wirksam verhindert und die Sicherheit von Leben und Eigentum gewährleistet werden.
Reduzieren Sie die Wartungskosten: Die lange Lebensdauer reduziert die Häufigkeit des Austauschs im Vergleich zu Gummischläuchen und erspart so die Kosten und den Ärger eines häufigen Austauschs. Gleichzeitig reduziert seine Korrosionsbeständigkeit den Wartungsaufwand durch Rohrleitungsschäden.
Vereinfachen Sie die Installation: Die Flexibilität des Faltenbalgs macht die Installation von Ofenrohrleitungen bequemer, passt sich an verschiedene Küchenlayouts an, verringert den Konstruktionsaufwand und verbessert die Installationseffizienz.
Einhaltung von Sicherheitsstandards: Es erfüllt die Anforderungen nationaler Sicherheitsstandards für Gasgeräte (z. B. GB 29993-2013 „Edelstahl-Wellschläuche für Gas“) und kann die Inspektion relevanter Abteilungen bestehen, um die Einhaltung von Vorschriften sicherzustellen.
Zusammenfassung
Edelstahlbälge bieten mit ihrer Sicherheit, hohen Temperaturbeständigkeit, Korrosionsbeständigkeit, Flexibilität und langen Lebensdauer eine zuverlässige Verbindungslösung für verschiedene Öfen. Es beseitigt effektiv die Sicherheitsrisiken und Installationsschwierigkeiten herkömmlicher Verbindungsleitungen und ist eine ideale Wahl für die Verbesserung der Sicherheit und Zuverlässigkeit von Ofengasversorgungssystemen.

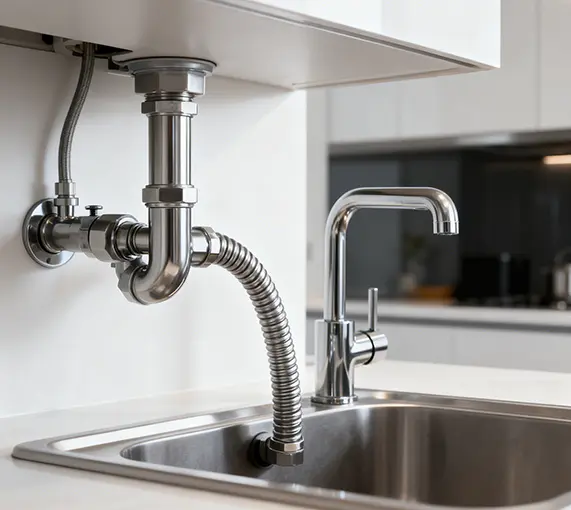

Sanitärsysteme (einschließlich medizinische Hygiene, Lebensmittel- und Getränkeverarbeitung, pharmazeutische Produktion und öffentliche Sanitäranlagen) stellen äußerst strenge Anforderungen an Rohrleitungen, wie z. B. hohe Sauberkeit, Korrosionsbeständigkeit, einfache Reinigung, Ungiftigkeit und Einhaltung von Hygienestandards. Herkömmliche Rohrleitungen (z. B. Kunststoffrohre oder gewöhnliche Metallrohre) weisen in rauen Umgebungen häufig Probleme wie leichte Verschmutzung, schwierige Reinigung oder Korrosion auf. Edelstahlbälge können mit ihren Materialeigenschaften und ihrem konstruktiven Design die besonderen Anforderungen von Sanitärsystemen perfekt erfüllen und zu einer zuverlässigen Rohrleitungslösung werden. Im Folgenden wird auf konkrete Anwendungslösungen aus mehreren Dimensionen eingegangen.
Präzise Abstimmung der Kernleistungsvorteile mit den Anforderungen des Sanitärsystems
Sanitärsysteme arbeiten in Umgebungen, die durch häufige Reinigung (CIP/SIP), Kontakt mit verschiedenen Reinigungsmitteln (Säuren, Laugen), Hochtemperaturdesinfektion und strikte Verhinderung des mikrobiellen Wachstums gekennzeichnet sind. Die Leistung von Edelstahlbälgen kann diese Anforderungen genau erfüllen:
Ausgezeichnete Korrosionsbeständigkeit: Hergestellt aus Edelstahl 304 oder 316L, widersteht es der Korrosion durch verschiedene Reinigungsmittel (wie Peressigsäure, Natriumhydroxid) und Desinfektionsmittel, die in Sanitärsystemen verwendet werden. Edelstahl 316L weist mit seinem höheren Molybdängehalt eine höhere Beständigkeit gegen Chloridionenkorrosion auf und eignet sich daher für Umgebungen mit hohem Salzgehalt (z. B. bei der Verarbeitung von Meeresfrüchten) oder bei häufigem Einsatz von chlorhaltigen Desinfektionsmitteln.
Hohe Sauberkeit und Ungiftigkeit: Die Innenwand des Balgs ist nach dem elektrolytischen Polieren glatt (Ra ≤ 0,8 μm), ohne tote Ecken oder Poren, was die Anhaftung und Vermehrung von Mikroorganismen (Bakterien, Pilze usw.) verhindern kann. Es setzt keine Schadstoffe frei und entspricht internationalen Hygienestandards wie FDA, 3A und USP Class VI, wodurch sichergestellt wird, dass das Medium (Wasser, Lebensmittel, Medikamente) nicht kontaminiert wird.
Temperaturbeständigkeit und Anpassungsfähigkeit an die Desinfektion: Es hält Hochtemperatur-Desinfektionsprozessen (z. B. 30-minütige Sattdampfsterilisation bei 121 °C) und Umgebungen mit niedrigen Temperaturen (bis zu -40 °C) stand und passt sich den häufigen Temperaturänderungen in Sanitärsystemen während der Reinigung und des Betriebs an. Es verformt sich nicht und altert nicht aufgrund von Temperaturschwankungen.
Glatte Innenwand und geringes Verschmutzungsrisiko: Die ultraglatte Innenoberfläche verringert die Ansammlung von Medienrückständen und erleichtert so die Reinigung während CIP-Prozessen (Clean-in-Place). Im Vergleich zu Rohren mit rauer Oberfläche können die Reinigungshäufigkeit und der Einsatz von Reinigungsmitteln reduziert werden, was Kosten spart und die Umweltbelastung verringert.
Mechanische Festigkeit und lange Lebensdauer: Es verfügt über eine hohe Zugfestigkeit (≥520 MPa) und Schlagfestigkeit, hält den Druckschwankungen in Sanitärleitungen (normalerweise 0,1–1,0 MPa) stand und kann bei der Installation oder Verwendung nicht leicht beschädigt werden. Die Lebensdauer kann mehr als 10 Jahre betragen und liegt damit weit über der von Kunststoffrohren (3–5 Jahre), wodurch die Häufigkeit von Austausch und Wartung verringert wird.
Typische Anwendungsszenarien
Edelstahlbälge können die Anwendungsprobleme herkömmlicher Rohrleitungen in verschiedenen Arten von Sanitärsystemen lösen:
Sanitärsysteme für Medizin und Gesundheitswesen
Medizinische Wasserversorgungsleitungen: Werden für den Transport von gereinigtem Wasser, sterilem Wasser und Dialysewasser in Krankenhäusern verwendet. Die glatte Innenwand und die Korrosionsbeständigkeit des Balgs verhindern eine sekundäre Verschmutzung der Wasserqualität und gewährleisten so die Sicherheit der medizinischen Wassernutzung.
Anschlüsse für Desinfektionsleitungen: Durch den Anschluss von Autoklaven, Sterilisatoren und anderen Geräten hält es der Hochtemperatur- und Hochdruckdampfdesinfektion stand und stellt die Dichtheit der Rohrleitung während des Desinfektionsprozesses sicher.
Abwasserableitung in Operationssälen: Der Faltenbalg aus 316L-Edelstahl wird für die Ableitung von kontaminiertem Abwasser in Operationssälen verwendet und widersteht Korrosion durch Blut, Medikamente und Desinfektionsmittel im Abwasser.
Sanitärsysteme für die Lebensmittel- und Getränkeverarbeitung
Rohrleitungen für den Rohstofftransport: In Milch-, Getränke- und Brauereiproduktionslinien werden sie zum Transport von Rohstoffen (Milch, Saft, Sirup usw.) verwendet. Die ungiftige und glatte Innenwand verhindert Materialrückstände und Bakterienwachstum und erfüllt die Hygieneanforderungen in Lebensmittelqualität.
Reinigung von Rohrleitungssystemen: Durch die Verbindung von CIP-Reinigungsgeräten und Produktionsanlagen kann es der Erosion von Hochtemperatur-Reinigungsflüssigkeiten (80–95 °C) und chemischen Reinigungsmitteln standhalten und eine effektive Reinigung ohne Rohrleitungsschäden gewährleisten.
Dampfsterilisationsrohrleitungen in Lebensmittelfabriken: Sie werden für den Dampftransport in Lebensmittelsterilisationsprozessen verwendet, passen sich häufigen Hochtemperaturdampfeinwirkungen an und behalten eine stabile Leistung bei.
Sanitärsysteme für die pharmazeutische Produktion
API-Transport (Active Pharmaceutical Ingredient): In pharmazeutischen Werkstätten wird es zum Transport von APIs und Zwischenprodukten verwendet. Der Balg entspricht den GMP-Standards, ohne Adsorption oder Auslaugung, und gewährleistet so die Reinheit von Arzneimitteln.
Gereinigtes Wasser und Wasser für Injektionsleitungen: Es verbindet Wasseraufbereitungsgeräte und Abfüllleitungen, hält der Hochtemperaturzirkulation von gereinigtem Wasser stand und erfüllt die strengen Hygieneanforderungen von Wasser für Injektionssysteme.
Öffentliche Sanitäranlagen
Wasserversorgungsleitungen in öffentlichen Badezimmern: Sie werden an stark frequentierten öffentlichen Orten wie Fitnessstudios und Schwimmbädern eingesetzt, widerstehen Korrosion durch chlorhaltiges Wasser und verfügen über eine gute Druckbeständigkeit, um sich an häufigen Wasserverbrauch anzupassen.
Abwasserbehandlungsleitungen in öffentlichen Bereichen: Für den Transport von häuslichem Abwasser in Bahnhöfen, Flughäfen usw. sind sie beständig gegen Korrosion durch organische Stoffe im Abwasser und sind aufgrund ihrer glatten Innenwand nicht leicht zu verstopfen.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Materialauswahl: Edelstahl 304 eignet sich für allgemeine Sanitärumgebungen (z. B. öffentliche Badezimmer); Edelstahl 316L wird für raue Umgebungen mit starker Korrosion (z. B. pharmazeutische Produktion, Verarbeitung von Meeresfrüchten) oder häufigem Einsatz starker Desinfektionsmittel bevorzugt.
Kaliber und Druckstufe: Wählen Sie Kaliber (DN15–DN100) entsprechend den Durchflussanforderungen des Sanitärsystems aus. Beispielsweise werden kleine Kaliber (DN15–DN32) für die medizinische Wasserversorgung und mittlere Kaliber (DN40–DN80) für Rohrleitungen in der Lebensmittelverarbeitung verwendet. Der Nenndruck sollte ≥ dem 1,5-fachen des Arbeitsdrucks betragen (normalerweise 1,0–1,6 MPa).
Oberflächenbehandlung: Die Innenwand muss elektrolytisch poliert werden (Ra ≤ 0,8 μm), um Glätte und einfache Reinigung zu gewährleisten; Die Außenwand kann poliert oder passiviert werden, um die Korrosionsbeständigkeit zu erhöhen.
Verbindungsmethoden: Üblicherweise werden Sanitärklemmverbindungen (Tri-Clamp) verwendet, die leicht zu demontieren und zu reinigen sind und für Systeme geeignet sind, die häufig gewartet werden müssen. Flanschverbindungen mit Sanitärdichtungen (z. B. EPDM, PTFE) werden für Hochdruckleitungen eingesetzt, um Dichtheit und Hygiene zu gewährleisten.
2. Installationsspezifikationen
Sauberkeitskontrolle: Vor der Installation muss der Balg gereinigt werden (mit reinem Wasser oder Alkohol), um Öl, Rost und andere Verunreinigungen zu entfernen. Für Pharma- und Lebensmittelsysteme sind Entfettungs- und Passivierungsbehandlungen erforderlich, um aseptische Anforderungen zu erfüllen.
Vermeiden Sie tote Ecken: Minimieren Sie bei der Installation die Verwendung von Bögen und T-Stücken. Verwenden Sie bei Bedarf Sanitärbögen mit großem Radius, um tote Ecken zu vermeiden, in denen sich Schmutz ansammelt. Der Biegeradius des Faltenbalgs sollte ≥ 5-fach dem Rohrdurchmesser betragen, um Verformungen zu vermeiden, die die Sauberkeit beeinträchtigen.
Dichtungsanforderungen: Die Dichtungen müssen lebensmittelecht oder medizinisch geeignet sein (z. B. EPDM für hohe Temperaturen, PTFE für Säure- und Alkalibeständigkeit) und regelmäßig ausgetauscht werden, um Bakterienwachstum aufgrund der Alterung der Dichtungen zu verhindern.
Sterilisation und Prüfung: Führen Sie nach der Installation eine Druckprüfung durch (mit reinem Wasser oder Druckluft), um sicherzustellen, dass keine Lecks vorhanden sind. Führen Sie bei aseptischen Systemen eine SIP-Sterilisation (Sterilization-in-Place) durch, um zu überprüfen, ob die Rohrleitung die mikrobiellen Grenzwerte (≤ 10 KBE/100 ml) einhält.
Anwendungsvorteile
Gewährleistung der Hygienesicherheit: Die glatte Innenwand und die Korrosionsbeständigkeit des Edelstahlbalgs verhindern eine mikrobielle Kontamination und Medienschädigung, reduzieren Produktverschwendung in der Lebensmittel- und Pharmaproduktion und vermeiden medizinische Unfälle in Gesundheitssystemen.
Reduzieren Sie die Wartungskosten: Die lange Lebensdauer und die einfachen Reinigungseigenschaften reduzieren die Häufigkeit des Austauschs und der Reinigung von Rohrleitungen. Im Vergleich zu Kunststoffrohren können die jährlichen Wartungskosten um 40–60 % gesenkt werden.
Behördliche Anforderungen einhalten: Erfüllen Sie internationale Hygienestandards (FDA, 3A, GMP usw.) und nationale behördliche Anforderungen für Sanitärsysteme und vermeiden Sie Strafen oder Produktionsunterbrechungen aufgrund von Nichteinhaltung.
Verbessern Sie die Produktionseffizienz: Die zuverlässige Leistung sorgt für einen stabilen Betrieb von Sanitärsystemen und reduziert Ausfallzeiten aufgrund von Pipeline-Ausfällen. Die einfache Demontage von Sanitäranschlüssen beschleunigt Wartungs- und Reinigungsprozesse.
Zusammenfassung
Edelstahlbälge bieten mit ihrer Korrosionsbeständigkeit, hohen Sauberkeit und Einhaltung von Hygienestandards eine „sichere, zuverlässige und effiziente“ Rohrleitungslösung für Sanitärsysteme. Ob in den Bereichen Medizin, Lebensmittel, Pharmazie oder öffentliche Gesundheit, sie können die strengen Hygieneanforderungen und komplexen Arbeitsbedingungen erfüllen und eine solide Grundlage für den sicheren Betrieb von Sanitärsystemen schaffen.
Klima- und Lüftungssysteme (einschließlich zentrale Klimaanlage, gewerbliche Lüftung, saubere Klimaanlage usw.) stellen zentrale Anforderungen an Rohrleitungen, wie z. B. reibungslose Luft-/Mediumübertragung, Vibrationsfestigkeit und Geräuschreduzierung, Temperatur- und Feuchtigkeitsbeständigkeit, flexible Installation und Langzeitstabilität. Herkömmliche Luftkanäle (z. B. Kanäle aus verzinktem Stahlblech) weisen Probleme wie hohe Steifigkeit und starke Vibrationsgeräusche auf, während Kunststoffrohre hinsichtlich Temperaturbeständigkeit und Festigkeit eingeschränkt sind. Edelstahlbälge können sich mit ihren einzigartigen Material- und Strukturvorteilen effektiv an die komplexen Arbeitsbedingungen von Klima- und Lüftungssystemen anpassen und sind somit die ideale Wahl für die Optimierung der Rohrleitungsleistung. Im Folgenden wird auf konkrete Anwendungslösungen aus mehreren Dimensionen eingegangen.
Präzise Abstimmung der Kernleistungsvorteile mit den Systemanforderungen
Die Betriebsumgebung von Klima- und Lüftungssystemen ist durch Temperaturschwankungen (-10℃ bis 80℃), hohe Luftfeuchtigkeit, häufige Gerätevibrationen und die Notwendigkeit, Windwiderstand und Lärm zu reduzieren, gekennzeichnet. Die Leistung von Edelstahlbälgen kann diese Anforderungen genau erfüllen:
Hervorragende Temperatur- und Feuchtigkeitsbeständigkeit: Edelstahl 304 kann im Temperaturbereich von -40℃ bis 300℃ stabil arbeiten und deckt die Anforderungen von Klimaanlagen für Zuluft (12-18℃), Abluft (Raumtemperatur) und Lüftungssystemen für Ablufttemperatur (-10℃ bis 60℃) vollständig ab; Gleichzeitig nimmt Edelstahl weder Wasser noch Schimmel auf und kann Korrosion in Umgebungen mit hoher Luftfeuchtigkeit (z. B. Kellern, Schwimmbadbelüftung) widerstehen, wodurch Rohrleitungsrost oder Bakterienwachstum vermieden werden.
Vibrationsfestigkeit und Fähigkeit zur Geräuschreduzierung: Die ringförmige gewellte Struktur des Balgs verfügt über eine gute elastische Stoßdämpfungsleistung, die durch den Betrieb von Klimaanlagen und Ventilatoren erzeugte Vibrationen (Vibrationsfrequenz 10–100 Hz) absorbieren, die Übertragung von Vibrationen auf Rohrleitungen und Gebäudestrukturen reduzieren und Lärm reduzieren kann (im Vergleich zu starren Luftkanälen kann sie den Lärm um 5–15 dB reduzieren); Es eignet sich besonders für lärmempfindliche Orte wie Krankenhäuser und Labore.
Geringer Windwiderstand und Luftstromstabilität: Die Innenwand des Balgs weist nach einer glatten Behandlung (Ra ≤ 1,6 μm) einen Windwiderstandskoeffizienten (λ) von nur 0,02–0,03 auf, was viel niedriger ist als der lokale Widerstand herkömmlicher rechteckiger Luftkanäle; Das ringförmige Querschnittsdesign sorgt für eine gleichmäßigere Luftstromverteilung, vermeidet Wirbelströme und verbessert die Wärmeaustauscheffizienz von Klimaanlagen sowie den Belüftungseffekt von Lüftungssystemen.
Flexibilität bei der Installation und Anpassung an den Raum: Faltenbälge können beliebig gebogen werden (der minimale Biegeradius beträgt das 3- bis 5-fache des Rohrdurchmessers) und können problemlos Hindernisse wie Balken, Säulen und Rohre umgehen, wodurch der Einsatz von Bögen, T-Stücken und anderem Zubehör reduziert wird. Bei engen Räumen (z. B. Deckenzwischengeschossen, Technikräumen) können ihre flexiblen Eigenschaften den Installationsprozess vereinfachen und die Bauschwierigkeiten verringern.
Festigkeits- und Lebensdauervorteile: Die Zugfestigkeit von Edelstahl (≥520 MPa) ist viel höher als die von Kunststoffrohren, mit Schlagfestigkeit, die Überdruck (≤2000Pa) und Unterdruck (≥-500Pa) im Luftkanal standhalten kann und die Anforderungen von Hochdruck-Luftversorgungssystemen erfüllt; Die Lebensdauer kann mehr als 20 Jahre betragen und liegt damit weit über dem Korrosionsschutzzyklus von Luftkanälen aus verzinktem Stahlblech (8–12 Jahre).
Typische Anwendungsszenarien
Edelstahlbälge können gezielt die Anwendungsprobleme herkömmlicher Rohrleitungen in verschiedenen Verbindungen von Klima- und Lüftungssystemen lösen:
Zentrale Klimaanlagen

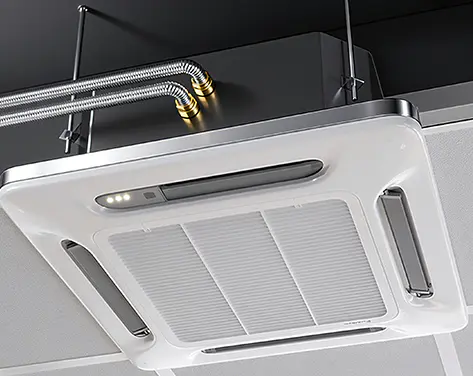

Verbindungsabschnitt zwischen Klimaanlagen und Luftkanälen: Am Luftauslass von Wasserkühlern und Lüftungsgeräten können Faltenbälge die Vibrationen aus dem Gerätebetrieb absorbieren und so Luftkanalresonanzgeräusche vermeiden, die durch starre Verbindungen verursacht werden. Gleichzeitig kompensieren Sie Verschiebungen zwischen Geräten und Luftkanälen aufgrund von Installationsfehlern oder Temperaturänderungen.
Verbindung zwischen Fan-Coils und Abzweigrohren: Faltenbälge mit kleinem Kaliber (DN80-DN200) eignen sich für Zu-/Abluftkanäle von Fan-Coils. Die flexible Struktur reduziert die Übertragung von Lüftervibrationen und die glatte Innenwand sammelt keinen Staub, wodurch die Häufigkeit der Reinigung und Wartung von Klimaanlagen verringert wird.
Kältemittelleitungsanschluss: In den Kältemittelleitungen (z. B. R32, R410A) von Multi-Split-Klimaanlagen können sich Faltenbälge an Temperaturänderungen (-15℃ bis 60℃) während der Kältemittelzirkulation anpassen, und ihre Vibrationsfestigkeit verhindert ein Austreten von Kältemittel durch lose Schnittstellen.
Gewerbliche und industrielle Lüftungssysteme
Küchenabgasrohre: Faltenbälge aus Edelstahl sind beständig gegen Korrosion durch Öldämpfe und passen sich durch ihre biegsamen Eigenschaften der komplexen räumlichen Anordnung von Küchen an. Ihre hohe Temperaturbeständigkeit (≤300℃) hält der augenblicklichen hohen Temperatur von Öldämpfen stand, was sicherer ist als Kunststoffrohre.
Industrielle Werkstattbelüftung: In staubigen und feuchten Werkstätten (z. B. Lebensmittelverarbeitung, Maschinenbau) kann die Korrosionsbeständigkeit von Faltenbälgen Stauberosion und Kondenswasserrost widerstehen. Das flexible Design erleichtert den Anschluss von Lüftungsauslässen in verschiedenen Bereichen und verbessert so die Lüftungseffizienz.
Brandrauchabzugssysteme: Hochtemperaturbälge aus rostfreiem Stahl (z. B. Material 316) können bei 280 °C länger als 30 Minuten ununterbrochen arbeiten und erfüllen damit die Feuerwiderstandsanforderungen für den Brandrauchabzug. Ihre Vibrationsfestigkeit stellt sicher, dass die Rohre im Brandfall nicht herunterfallen.
Saubere Klimaanlage und spezielle Belüftung
Belüftung in sauberen Operationssälen von Krankenhäusern: Faltenbälge mit elektrolytisch polierten Innenwänden (Ra ≤ 0,8 μm) sammeln keinen Staub und sind leicht zu desinfizieren. Sie erfüllen die GMP-Reinheitsstandards, reduzieren das Risiko von Bakterienwachstum und passen sich an das hocheffiziente Filterlüftungssystem in Operationssälen an.
Abluft aus Laborabzügen: Faltenbälge können Abzüge mit Hauptluftkanälen verbinden. Die chemische Korrosionsbeständigkeit (Material 316) widersteht der Erosion durch Laborabgase (z. B. Säure-Base-Gase) und die flexible Struktur erleichtert die Anpassung der Installationsposition von Abzugshauben.
Klimatisierung und Belüftung in Rechenzentren: In Serverräumen mit hoher Dichte können Faltenbälge Klimaanlagenauslässe und Schrankluftkanäle präzise verbinden, Kaltluftverluste reduzieren und durch ihre Vibrationsfestigkeit die Beeinträchtigung des Serverbetriebs durch Klimaanlagenventilatoren verringern.
III. Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Material und Kaliber: Edelstahl 304 wird für gewöhnliche Klima- und Lüftungssysteme ausgewählt; Edelstahl 316 wird für feuchte und korrosive Umgebungen (wie Küchen, Labore) ausgewählt; Die Kaliber werden je nach Luftvolumenanforderungen von DN50 bis DN600 ausgewählt (DN100 bis DN300 wird üblicherweise für zivile Zwecke verwendet, DN300 bis DN600 für industrielle Zwecke).
Druck- und Temperaturbewertung: Wählen Sie die entsprechende Druckbewertung entsprechend dem Systemluftdruck (1000Pa-Bewertung wird für herkömmliche Luftkanalsysteme ausgewählt, 2000Pa-Bewertung für Hochdruck-Luftversorgungssysteme); Für Hochtemperaturszenarien (z. B. Brandrauchabzug) sind spezielle Faltenbälge mit einer Temperaturbeständigkeit ≥280℃ erforderlich.
Verbindungsmethode: Die Flanschverbindung dient zur Verbindung mit Geräteschnittstellen (ausgestattet mit Gummidichtungen zur Verbesserung der Abdichtung und Stoßdämpfung); Klemmverbindung kann für den Anschluss von Luftkanalabschnitten verwendet werden (leicht zu demontieren und zu reinigen); Für saubere Systeme wird eine Schweißverbindung empfohlen (um Leckstellen zu reduzieren).
Länge und Kompensationsbetrag: Bestimmen Sie die Länge entsprechend dem Installationsabstand und den Vibrationsverlagerungsanforderungen und reservieren Sie einen Expansionsspielraum von 5–10 %, um sicherzustellen, dass sich der Balg bei Vibrationen oder Temperaturänderungen frei ausdehnen und zusammenziehen kann, um eine übermäßige Dehnung zu vermeiden.
2. Installationsspezifikationen
Reinigung und Vorbehandlung: Vor dem Einbau Ölflecken und Verunreinigungen im Faltenbalg entfernen. Saubere Systeme müssen mit reinem Wasser gereinigt und getrocknet werden; Für Lüftungssysteme im Lebensmittel- und Medizinbereich müssen ölfrei behandelte Bälge gewählt werden, um Luftverschmutzung zu vermeiden.
Biegen und Fixieren: Achten Sie beim Biegen darauf, dass der Biegeradius ≥ dem vom Produkt angegebenen Wert beträgt (z. B. der Biegeradius von DN200-Faltenbälgen ≥600 mm) und scharfe Biegungen oder Verdrehungen vermieden werden. Setzen Sie im geraden Abschnitt alle 3–5 Meter Gleitstützen ein (um eine axiale Bewegung zu ermöglichen) und fügen Sie stoßdämpfende Stützen in der Nähe von Vibrationsquellen hinzu, um das Zittern der Rohrleitung zu reduzieren.
Maßnahmen zur Abdichtung und Geräuschreduzierung: Wenn eine Flanschverbindung verwendet wird, ziehen Sie die Schrauben gleichmäßig an, um sicherzustellen, dass die Dichtung vollständig sitzt. Zwischen vibrierenden Geräten wie Ventilatoren, Klimaanlagen und Bälgen können Gummistoßdämpfer angebracht werden, um die Geräuschreduzierungswirkung weiter zu verstärken.
Prüfung und Abnahme: Führen Sie nach der Installation einen Luftdrucktest durch (der Prüfdruck von Überdrucksystemen beträgt das 1,2-fache des Auslegungsdrucks und der Druck wird 1 Stunde lang ohne Leckage aufrechterhalten); Ermitteln Sie während des Betriebs den Lärmwert (der den Lärmstandards des Ortes entsprechen sollte, z. B. Krankenhäuser ≤40 dB).
Anwendungsvorteile
Verbessern Sie den Systemkomfort: Vibrationsfestigkeit und Geräuschreduzierungseigenschaften sorgen dafür, dass Klimaanlagen und Lüftungssysteme leiser laufen, insbesondere in Wohnhäusern, Hotels und anderen Orten, was das Wohnerlebnis erheblich verbessern kann; Das Design mit geringem Windwiderstand reduziert Luftströmungsgeräusche und vermeidet das „Windheulen“ herkömmlicher Luftkanäle.
Reduzieren Sie die Wartungskosten: Edelstahl ist korrosionsbeständig und feuchtigkeitsbeständig, wodurch die Häufigkeit des Austauschs aufgrund von Rohrleitungsrost und Schimmel verringert wird und die jährlichen Wartungskosten um 30–50 % gesenkt werden können; An der glatten Innenwand kann sich nicht leicht Staub ansammeln, und der Reinigungszyklus verlängert sich auf 1–2 Jahre (herkömmliche Luftkanäle dauern 3–6 Monate).
Erhöhen Sie die Systemsicherheit: In Brandrauchabzugssystemen können hochtemperaturbeständige Faltenbälge im Brandfall die reibungslose Funktion der Rauchabzugskanäle gewährleisten; Die Schlagfestigkeit verhindert, dass Luftkanäle durch Vibrationen und Kollisionen beschädigt werden, und verringert so das Risiko von Luftlecks.
Verbessern Sie die Installationseffizienz: Die flexible Struktur reduziert den Einsatz von Zubehör sowie das Schneiden und Bearbeiten vor Ort und verkürzt die Installationszeit um 20–40 %, was sich besonders für die Umgestaltung von Klima- und Lüftungssystemen in alten Gebäuden eignet und Schäden an der ursprünglichen Struktur reduziert.
Zusammenfassung
Durch die Optimierung von Material und Struktur erreichen Edelstahlbälge umfassende Leistungen in Bezug auf „Geräuscharmut und hohe Effizienz, Korrosionsbeständigkeit und Haltbarkeit sowie flexible Anpassung“ in Klima- und Lüftungssystemen. Ganz gleich, ob es sich um eine komfortable Klimatisierung in Zivilgebäuden oder eine spezielle Belüftung an Industriestandorten handelt, sie können zuverlässige Rohrleitungslösungen bereitstellen und so eine solide Grundlage für den stabilen Betrieb und die Leistungsverbesserung des Systems legen.

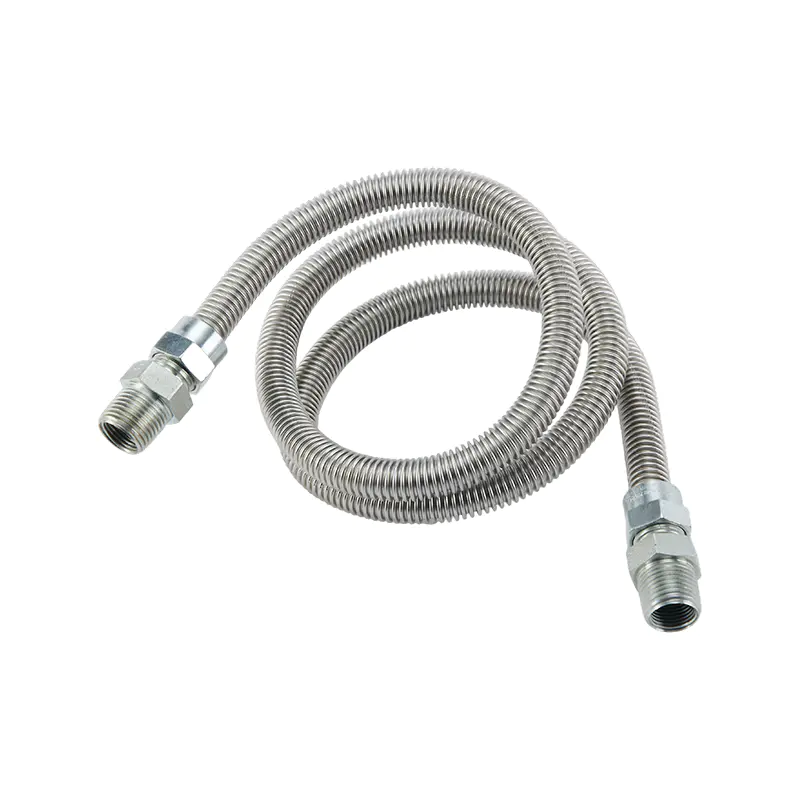

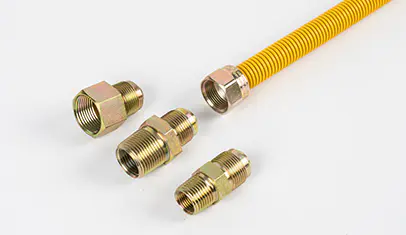

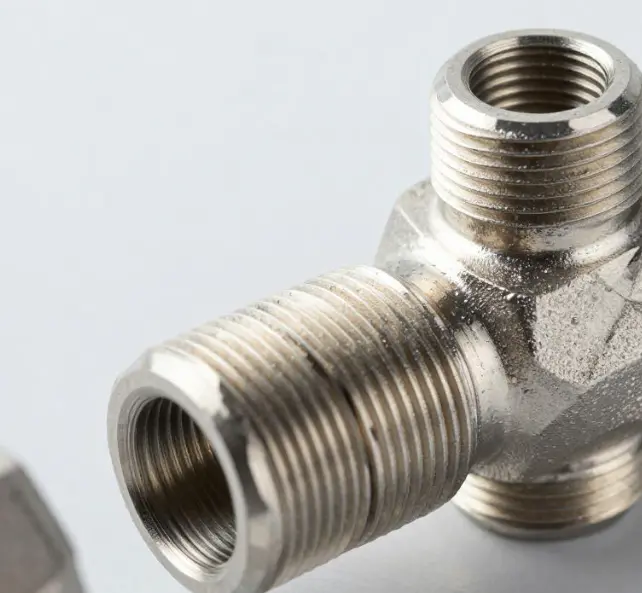

Edelstahl 304, mit starker Korrosionsbeständigkeit. 316L eignet sich für anspruchsvollere Umgebungen. Die Verbindungen bestehen alle aus Kohlenstoffstahl, was eine kostengünstige Verbindung darstellt.
Es unterstützt mehrere Kaliber von DN6 bis DN25 und erfüllt so die Rohrleitungsanforderungen verschiedener Systeme wie Sanitär, Heizung und Klimaanlage.
drei NEWS
Haoyin (Ningbo) Bellows Technology Co., Ltd.
