In Gastransportsystemen stehen die Sicherheit, die Dichtungsleistung und die Stabilität von Rohrleitungen in direktem Zusammenhang mit dem normalen Betrieb des Systems und der Sicherheit des Personals. Ob es sich um Industriegase (z. B. Sauerstoff, Stickstoff, Wasserstoff), Brenngase (Erdgas, Flüssiggas) oder Sondergase (z. B. korrosive Gase, hochreine Gase) handelt, die Anforderungen an Transportleitungen sind äußerst streng. Edelstahlbälge mit ihren einzigartigen Material- und Strukturvorteilen können Probleme wie Leckagen, Korrosion und Vibrationseinwirkungen, mit denen herkömmliche Rohrleitungen in der Gasübertragung konfrontiert sind, effektiv lösen und sind somit eine ideale Wahl für Gassysteme. Im Folgenden werden konkrete Lösungen aus mehreren Dimensionen näher erläutert.​
Präzise Abstimmung der Kernleistungsvorteile mit den Anforderungen des Gassystems
Die Kernanforderungen an Gassysteme für Rohrleitungen sind absolute Dichtigkeit, Beständigkeit gegen Gaskorrosion, Vibrations- und Schlagfestigkeit, Anpassungsfähigkeit an Druckschwankungen und Sauberkeitskontrolle. Die folgenden Eigenschaften von Edelstahl können diese Anforderungen perfekt erfüllen:​
Extreme Dichtungsleistung: Durch die Verwendung von integral geformten 304-, 316- und anderen Edelstahlmaterialien erreichen die Faltenbälge und Verbindungsenden (z. B. Gewinde, Flansche) eine enge Zusammenarbeit durch Präzisionsbearbeitung, wodurch eine harte Metall-auf-Metall-Abdichtung realisiert oder mit speziellen Dichtungen (z. B. Kupferdichtungen, PTFE-Dichtungen) kombiniert werden kann, um sicherzustellen, dass kein Gas austritt. Bei Hochdruck-Gassystemen (mit einem Arbeitsdruck von bis zu 10 MPa oder mehr) ist die Zuverlässigkeit der Abdichtung weitaus höher als bei Gummischläuchen oder gewöhnlichen Metallrohrleitungen, und die Leckagerate kann unter 1×10¹⁰ Pa·m³/s kontrolliert werden.​
Ausgezeichnete Gaskorrosionsbeständigkeit: Edelstahl 304 hält langfristiger Erosion durch trockene Gase (wie Sauerstoff, Stickstoff) und nicht korrosive Brenngase stand; Edelstahl 316 kann aufgrund seines Molybdängehalts der Korrosion durch schwefelhaltige Brenngase, Chlorgas, Fluorwasserstoff und andere korrosive Gase widerstehen und verhindert so die Bildung von Löchern oder das Ablösen von Verunreinigungen an der Innenwand der Rohrleitung durch Erosion und gewährleistet so die Reinheit der Gasübertragung.​
Vibrations- und Druckschwankungsbeständigkeit: Die ringförmige Wellstruktur des Balgs verfügt über eine gute Elastizität, die Vibrationen und Druckimpulse absorbieren kann, die durch den Betrieb des Kompressors und das Öffnen/Schließen von Ventilen im Gassystem entstehen, die Spannungskonzentration an Rohrleitungsschnittstellen verringert und das Risiko loser Leckagen durch starre Verbindungen verringert. Es eignet sich besonders zum Verbinden von Teilen zwischen Gaskompressoren, Lagertanks und Rohrleitungen.​
Anpassungsfähigkeit an die Sauberkeit: Nach dem elektrolytischen Polieren der Innenwand kann die Oberflächenrauheit Ra nur 0,8 μm oder weniger betragen, wodurch Verunreinigungen oder Feuchtigkeit im Gas nicht leicht adsorbiert werden und keine Partikel abfallen. Es erfüllt die Übertragungsanforderungen von hochreinen Gasen (z. B. hochreinem Stickstoff in der Elektronikindustrie oder Spezialgasen in der Halbleiterfertigung) und vermeidet Gasverschmutzung, die die Produktionsqualität beeinträchtigt.​
Breite Temperatur- und Druckanpassungsfähigkeit: Es kann im Temperaturbereich von -200℃ bis 450℃ stabil arbeiten und passt sich der Verdampfungsübertragung von verflüssigten Gasen mit niedriger Temperatur (wie flüssigem Stickstoff, flüssigem Sauerstoff) und Hochtemperaturgassystemen an; Der Arbeitsdruck reicht von Vakuum bis 30 MPa, was nicht nur den Anforderungen von Niederdruck-Brenngasleitungen (unter 0,1 MPa) gerecht wird, sondern auch in industriellen Hochdruckgasübertragungssystemen eingesetzt werden kann.​
Typische Anwendungsszenarien
Edelstahlbälge können gezielt Übertragungsprobleme in verschiedenen Arten von Gassystemen lösen:​
Industrielle Gasübertragungssysteme
Wird für den Rohrleitungsanschluss von Inertgasen wie Sauerstoff, Stickstoff und Argon verwendet, insbesondere in Schweißwerkstätten und Metallverarbeitungsbereichen. Die Vibrationsfestigkeit von Bälgen kann das Leckagerisiko an der Verbindung zwischen Sauerstoffflaschen und Rohrleitungen verringern.​
In Wasserstoffübertragungssystemen kann das Material Edelstahl 316 eine Wasserstoffversprödung vermeiden und mit einer speziellen Dichtungsstruktur Explosionsgefahren durch Wasserstoffaustritt verhindern.​
Für die Übertragung korrosiver Industriegase (wie Chlorgas, Schwefeldioxid) werden Faltenbälge aus Edelstahl 316L ausgewählt, um der Korrosion der Rohrleitung durch Gase zu widerstehen und den langfristig sicheren Betrieb des Systems zu gewährleisten.​
Gasversorgungssysteme

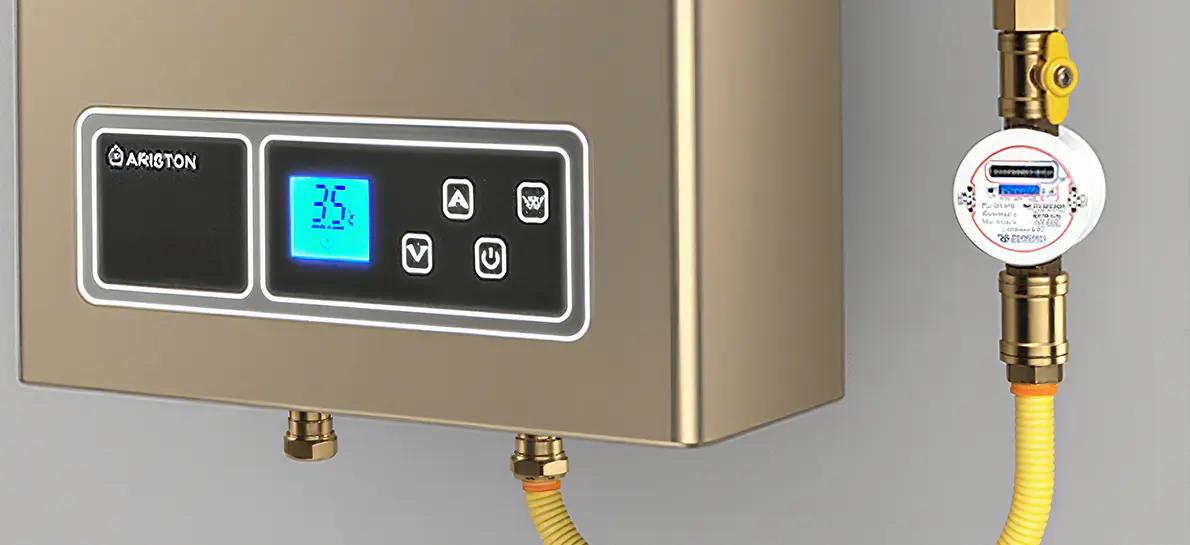

Für die Innen- und Außenleitungsverbindung von städtischem Erdgas und Flüssiggas werden Faltenbälge zwischen Gaszählern, Ventilen und Hauptleitungen verwendet. Ihre flexible Kompensation kann Schnittstellenleckagen reduzieren, die durch Rohrleitungsverschiebungen aufgrund von Gebäudesetzungen oder Temperaturänderungen verursacht werden.​
Bei Gasabzweigrohren in Großküchen und Industrieöfen kann sich die Temperaturbeständigkeit von Faltenbälgen an die Hochtemperaturumgebung in der Nähe von Öfen anpassen, und ihre Anti-Aging-Leistung verhindert Risse und Undichtigkeiten von Gummischläuchen aufgrund langfristiger Nutzung.​
Spezialgas- und Reinstgassysteme
Für die Übertragung hochreiner Gase (z. B. hochreines Ammoniak, Silan) in der Halbleiter- und Photovoltaikindustrie können Faltenbälge mit elektrolytisch polierten Innenwänden die Kontaktverschmutzung zwischen Gasen und Rohrleitungen reduzieren und so die Gasreinheit gewährleisten (bis zu 99,9999 % oder mehr);​
Bei Laborgasleitungen (z. B. Trägergase für Gaschromatographen, Spezialgase für die Spektralanalyse) gewährleistet die geringe Adsorption von Bälgen die Stabilität der Gaskomponenten und verbessert die Genauigkeit experimenteller Daten.​
Anschluss von Gasspeicher- und -verarbeitungsanlagen
Für die Verbindung zwischen Gasspeichertanks, Flaschen und Verdampfern können Druckminderventile und Faltenbälge Vibrationen während des Gerätebetriebs absorbieren und die Dichtungsleistung der Ventilschnittstellen schützen.​
Für die Verbindung zwischen dem Flüssigkeitsauslassrohr von Lagertanks für Niedertemperaturgase (z. B. flüssiger Stickstoff, flüssiges Argon) und Verdampfern können Faltenbälge sich an Temperaturänderungen von niedriger Temperatur auf normale Temperatur anpassen und so Risse in Rohrleitungen aufgrund von Wärmeausdehnung und -kontraktion vermeiden.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Materialauswahl: Bestimmen Sie das Material entsprechend den Gaseigenschaften – Edelstahl 304 wird für Inertgase und Brenngase ausgewählt; Edelstahl 316/316L wird für korrosive Gase und Brenngase in Meerwasserumgebungen ausgewählt; Für hochreine Gassysteme ist kohlenstoffarmer Edelstahl (z. B. 316L) mit elektrolytisch polierten Innenwänden erforderlich.​
Kaliber und Druckstufe: Wählen Sie die Kaliber DN6–DN200 entsprechend dem Gasdurchfluss aus. Der Arbeitsdruck muss mit dem Auslegungsdruck des Systems übereinstimmen (z. B. wird normalerweise eine Nennleistung von 1,6 MPa für Gassysteme und eine Nennleistung von 6,4 MPa oder höher für industrielle Hochdruckgase gewählt).​
Verbindungsmethode: Gewindeverbindungen (mit gasspezifischem Dichtmittel) werden häufig in Gassystemen verwendet; Flanschverbindung (mit O-Ring-Dichtung) wird hauptsächlich in industriellen Gassystemen verwendet; VCR-Gleitringdichtungsverbindungen werden für hochreine Gassysteme ausgewählt, um Leckagefreiheit und Sauberkeit zu gewährleisten.​
Länge und Kompensationsbetrag: Bestimmen Sie die Länge entsprechend den Anforderungen an die Rohrleitungsverschiebung und reservieren Sie axiale oder seitliche Kompensationszugabe (normalerweise überschreitet der Kompensationsbetrag nicht 10 % der effektiven Länge des Balgs), um eine Beeinträchtigung der Dichtung durch übermäßige Dehnung oder Kompression zu vermeiden.​
2. Installationsspezifikationen
Brandschutz und Reinigungsbehandlung: Stellen Sie vor der Installation des Gassystems sicher, dass sich keine Verunreinigungen in der Rohrleitung befinden, um Funkenbildung während der Installation zu vermeiden. Reinigen Sie vor der Installation des Reinstgassystems die Innenwand des Balgs mit reinem Ethanol, um Ölflecken und Partikel zu entfernen.​
Biegen und Befestigen: Während der Installation sollte der Biegeradius nicht kleiner als der vom Produkt angegebene Wert sein (normalerweise das 5- bis 8-fache des Rohrdurchmessers), und gewaltsames Verdrehen ist verboten; Im geraden Abschnitt werden alle 1,5–2 Meter feste Halterungen angebracht, und an beiden Enden des Biegeabschnitts werden Führungshalterungen angebracht, um Verformungen durch das Eigengewicht der Rohrleitung zu verhindern.​
Schutz der Dichtfläche: Überprüfen Sie vor dem Anschließen die Ebenheit der Flanschflächen und Gewindeschnittstellen und entfernen Sie Grate und Kratzer. Tragen Sie bei der Gewindeverbindung ein gasspezifisches Dichtmittel auf, das dem Gas entspricht (z. B. PTFE-Dichtband für Gas), und wählen Sie für die Flanschverbindung Dichtungen aus, die mit dem Gas kompatibel sind (z. B. ölbeständige Gummidichtungen für Gas, PTFE-Dichtungen für korrosive Gase).​
Leckageerkennung: Nach der Installation muss eine Leckageprüfung durchgeführt werden – zur Blasenerkennung in Gassystemen wird Seifenwasser auf Schnittstellen aufgetragen; Helium-Massenspektrometer werden in Industriegas- und hochreinen Gassystemen eingesetzt, um sicherzustellen, dass die Leckrate den Systemanforderungen entspricht (z. B. die Leckrate von hochreinen Gassystemen ≤1×10⁻¹¹ Pa·m³/s).​
Anwendungsvorteile
Verbessern Sie die Systemsicherheit: Im Vergleich zu herkömmlichen verzinkten Stahlrohren oder Gummischläuchen wird das Leckagerisiko von Edelstahlbälgen um mehr als 95 % reduziert, insbesondere in Gassystemen mit brennbaren und explosiven Gasen wie Brenngas und Wasserstoff, was potenzielle Sicherheitsunfälle erheblich reduzieren kann.​
Verlängern Sie die Lebensdauer: Edelstahlmaterialien sind alterungsbeständig und korrosionsbeständig, mit einer Lebensdauer von mehr als 20 Jahren, die weit über der von Gummischläuchen (1–3 Jahre) und gewöhnlichen Stahlrohren (8–10 Jahre) liegt, wodurch die Austauschhäufigkeit und die Wartungskosten reduziert werden.​
Gewährleisten Sie die Reinheit und Qualität des Gases: In hochreinen Gassystemen können Produktverschwendung durch Rohrleitungsverschmutzung (z. B. Defekte in Halbleiterchips durch unreine Gase) vermieden und Produktionsverluste reduziert werden.​
Anpassung an komplexe Arbeitsbedingungen: Die flexible Kompensationsfähigkeit beseitigt die Auswirkungen von Gebäudesetzungen, Gerätevibrationen und Temperaturänderungen auf Rohrleitungen, reduziert die durch Rohrleitungsschäden verursachte Abschaltwartung und verbessert die Stabilität des Systembetriebs.​
Zusammenfassung
Durch Materialanpassung, Strukturoptimierung und Präzisionsbearbeitung erreichen Edelstahlbälge eine umfassende Leistung in Bezug auf „sichere Abdichtung, Korrosionsbeständigkeit und Haltbarkeit sowie saubere Übertragung“ in Gassystemen. Ganz gleich, ob es sich um konventionelle Industriegase, zivile Treibgase oder stark nachgefragte Spezialgassysteme handelt, sie können zuverlässige Übertragungslösungen bereitstellen und eine solide Garantie für den sicheren und stabilen Betrieb von Gassystemen bieten.
