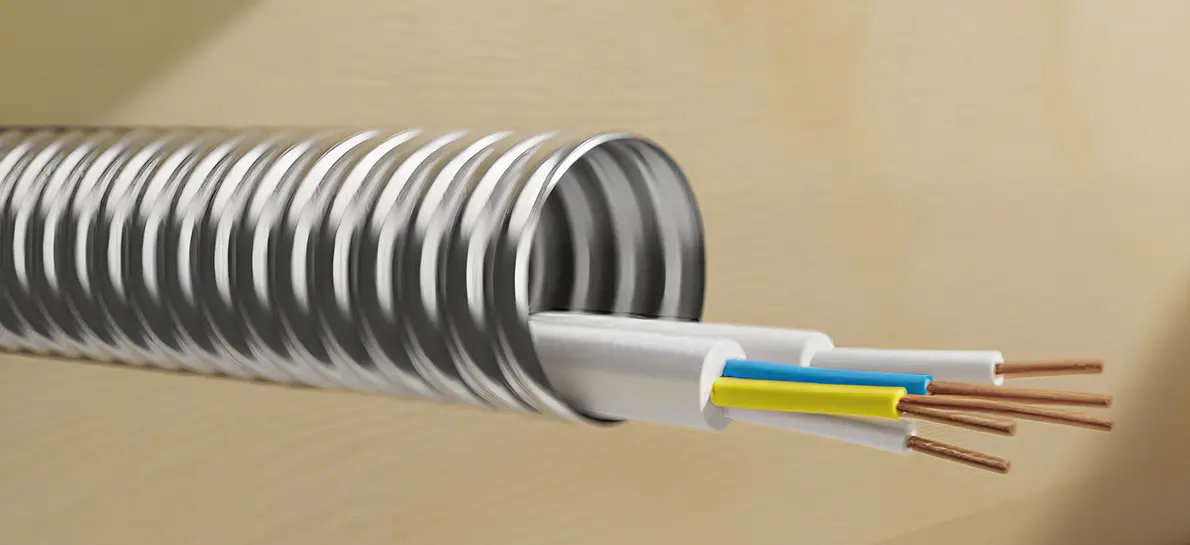

In Branchen wie der industriellen Fertigung, dem Chemieingenieurwesen und der Präzisionsinstrumentenindustrie sind Dichtungsschläuche Schlüsselkomponenten, die die sichere Übertragung von Medien (Gase, Flüssigkeiten) gewährleisten und Leckagen verhindern. Edelstahlbälge mit ihren einzigartigen metallischen Eigenschaften und ihrem strukturellen Design haben sich zur idealen Wahl für Szenarien entwickelt, die eine hohe Dichtungsleistung erfordern. Sie können die Einschränkungen herkömmlicher Gummi- oder Kunststoff-Dichtungsschläuche hinsichtlich Temperaturbeständigkeit, Druckbeständigkeit und Korrosionsbeständigkeit effektiv überwinden. Im Folgenden werden konkrete Lösungen aus mehreren Dimensionen näher erläutert.​
Kompatibilität zwischen Kernleistungsvorteilen und Dichtungsanforderungen
Die Kernanforderungen an Dichtungsschläuche sind Leckagefreiheit, Medienbeständigkeit, Anpassungsfähigkeit an Umweltveränderungen (Temperatur- und Druckschwankungen) sowie eine gewisse flexible Kompensationsfähigkeit. Die folgenden Eigenschaften von Edelstahl können genau diese Anforderungen erfüllen:​
Hervorragende Dichtungszuverlässigkeit: Durch die Verwendung einer integral geformten Balgstruktur aus Edelstahl (z. B. Güteklasse 304 und 316) in Kombination mit präzisionsgefertigten Anschlussenden (z. B. Flanschen und Gewindeschnittstellen) kann eine dichte Metall-zu-Metall-Abdichtung erreicht werden. Alternativ kann die Dichtwirkung durch die Kombination mit hochtemperaturbeständigen/korrosionsbeständigen Dichtungen (z. B. PTFE-Dichtungen) weiter verbessert werden. Es kann das Austreten von Gasen und Flüssigkeiten (einschließlich korrosiver Medien und Hochtemperaturflüssigkeiten) wirksam verhindern, mit einer Leckrate von nur 1×10⁻⁹ Pa·m³/s oder weniger.​
Großer Temperaturbereich und Druckbeständigkeit: Es kann in einem Temperaturbereich von -270℃ (extrem niedrige Temperatur) bis 600℃ (hohe Temperatur) stabil arbeiten und liegt damit weit über dem von Gummischläuchen (normalerweise -40℃ bis 120℃). Gleichzeitig hält es hohen Arbeitsdrücken stand (herkömmliche Spezifikationen können 1,6–10 MPa erreichen, und speziell angepasste Modelle können höhere Werte erreichen), wodurch es für abgedichtete Verbindungen in Hochdruck-Rohrleitungssystemen geeignet ist.​
Korrosionsbeständigkeit und Medienkompatibilität: Edelstahl 304 widersteht der Erosion durch Wasser, Dampf sowie schwache Säuren und Laugen, während Edelstahl 316 stark korrosiven Medien wie Meerwasser, Chloridsalzen und organischen Lösungsmitteln standhält. Dadurch wird ein Dichtungsversagen aufgrund von Materialalterung oder Erosion durch Medien vermieden, wodurch es sich besonders für korrosive Umgebungen in Branchen wie dem Chemieingenieurwesen und der Pharmaindustrie eignet.​
Flexible Kompensation und Vibrationsfestigkeit: Die ringförmige Wellstruktur des Balgs verleiht ihm gute axiale, laterale und winkelige Kompensationsfähigkeiten. Es kann Verschiebungen absorbieren, die durch thermische Ausdehnung und Kontraktion von Rohrleitungen, Gerätevibrationen oder Installationsfehler verursacht werden, wodurch die Belastung abgedichteter Schnittstellen verringert und das Risiko von Leckagen aufgrund starrer Verbindungen verringert wird.​
Strukturelle Stabilität und lange Lebensdauer: Das Metallmaterial altert nicht so leicht und weist Ermüdungsbeständigkeit auf. Es kann die strukturelle Integrität bei langfristiger Wechselbeanspruchung (wie Vibrationen und Druckschwankungen) aufrechterhalten und hat eine Lebensdauer von mehr als 10 Jahren, viel länger als die von Gummischläuchen (normalerweise 1–3 Jahre).​
Typische Anwendungsszenarien
Als Dichtungsschläuche können Edelstahlbälge herkömmliche Dichtungsschläuche weitgehend ersetzen, um Dichtungsprobleme in verschiedenen Szenarien zu lösen:​
Abgedichtete Verbindungen in Industrierohrleitungen
Wird für abgedichtete Verbindungen zwischen Geräten wie Pumpen, Ventilen, Druckbehältern und Rohrleitungen verwendet und eignet sich besonders für Rohrleitungssysteme, die Hochtemperaturdampf, heißes Öl und korrosive Flüssigkeiten transportieren, beispielsweise zum Abdichten von Einlass-/Auslassrohren chemischer Reaktoren und flexible abgedichtete Verbindungen von Dampfleitungen in Kraftwerken.​
In Rohrleitungen für Tieftemperaturgeräte wie LNG und flüssigen Stickstoff können sie als Dichtungsschläuche verwendet werden, um extrem niedrigen Temperaturen standzuhalten und Leckagen durch Versprödung bei niedrigen Temperaturen zu vermeiden.​
Versiegelung von Präzisionsinstrumenten und Messgeräten
In den Gas- und Flüssigkeitswegsystemen analytischer Instrumente (wie Gaschromatographen und Massenspektrometern) können sie als Dichtungsschläuche verwendet werden, um eine saubere Übertragung und Nullleckage von Trägergasen und Proben zu gewährleisten und so die Analysegenauigkeit sicherzustellen.​
An den Anschlussenden von Messgeräten (z. B. Durchflussmessern und Druckmessgeräten) reduzieren flexible Dichtungen den Einfluss von Vibrationen auf die Messgenauigkeit und verhindern ein Austreten von Medien.​
Versiegelungsschutz mechanischer Geräte
Zur Rohrleitungsabdichtung in hydraulischen und pneumatischen Systemen, insbesondere für Verbindungen beweglicher Geräteteile (z. B. Ölzylinder und Luftzylinder), kann der flexible Ausgleich von Faltenbälgen Bewegungsverschiebungen absorbieren und so die Abdichtung gewährleisten und gleichzeitig Rohrleitungsverschleiß vermeiden.​
Zur Abdichtung von Kühlwasserleitungen und Kraftstoffleitungen von Energieanlagen wie Motoren und Kompressoren halten sie hohen Temperaturen und Vibrationen während des Gerätebetriebs stand und verhindern so, dass Öl- und Wasserlecks zu Störungen führen.​
Dichtungsanforderungen in besonderen Umgebungen
In der Schiffstechnik werden sie für abgedichtete Verbindungen von Schiffsdeckrohrleitungen und Unterwasserausrüstung verwendet, um Meerwasserkorrosion und Rumpfvibrationen zu widerstehen.​
In der Nuklearindustrie weisen Dichtungsschläuche für die Übertragung radioaktiver Medien Strahlungsbeständigkeit und hohe Dichtungseigenschaften auf, um die Sicherheit zu gewährleisten.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Kaliber und Länge: Wählen Sie Kaliber wie DN6-DN300 entsprechend den Anforderungen des Mediumdurchflusses. Die Länge sollte auf der Grundlage des Rohrleitungsverschiebungsausgleichs bestimmt werden, wobei ein gewisser flexibler Spielraum vorbehalten bleibt (normalerweise 10–20 % länger als die Länge der starren Verbindung).​
Druck und Temperatur: Wählen Sie entsprechend dem Arbeitsdruck des Systems (der Auslegungsdruck sollte ≥ dem 1,5-fachen des Arbeitsdrucks sein) und dem Temperaturbereich unten die entsprechenden Druckstufen und Materialien aus (z. B. wird Edelstahl 310S für Arbeitsbedingungen bei hohen Temperaturen bevorzugt).​
Medieneigenschaften: Wählen Sie für korrosive Medien je nach Medienzusammensetzung (z. B. Chloridionenkonzentration) 304-, 316- oder Hastelloy-Materialien aus. Führen Sie bei Bedarf eine Innenwandbeschichtung (z. B. PTFE-Beschichtung) durch, um die Korrosionsbeständigkeit zu erhöhen.​
Verbindungsmethode: Wählen Sie Verbindungsformen wie Flansche (Muffenschweißen, Stumpfschweißen), Gewinde (NPT-, G-Gewinde) und Schnellanschlüsse entsprechend der Geräteschnittstellenart aus und stellen Sie sicher, dass die Dichtung mit der Schnittstelle übereinstimmt (z. B. sollte die Flanschdichtfläche mit dem Dichtungsmaterial kompatibel sein).​
2. Installationsspezifikationen
Vermeiden Sie übermäßiges Biegen und Verdrehen: Bei der Installation darf der Biegeradius nicht kleiner sein als der vom Produkt angegebene Biegeradius (normalerweise das 3- bis 6-fache des Rohrdurchmessers). Das Verdrehen des Balgs ist strengstens untersagt, um Schäden an der Wellenstruktur zu vermeiden, die sich auf die Dichtigkeit und Lebensdauer auswirken können.​
Befestigung und Führung: Für die Installation über große Entfernungen sollten an beiden Enden des Balgs feste Stützen angebracht werden, und in der Mitte sollten Führungsstützen hinzugefügt werden, um eine Verschiebung des Balgs durch das Eigengewicht der Rohrleitung oder mittlere Stöße zu vermeiden und eine gleichmäßige Belastung der abgedichteten Schnittstelle sicherzustellen.​
Behandlung der Dichtungsoberfläche: Entfernen Sie vor dem Anschluss Ölflecken und Grate auf den Flanschoberflächen und Gewindeschnittstellen. Bei Flanschverbindungen Schrauben gleichmäßig anziehen (über Kreuz schrittweise anziehen). Tragen Sie bei Gewindeverbindungen Dichtmittel (z. B. PTFE-Band) auf, um die Dichtleistung zu verbessern.​
Dichtheitsprüfung: Nach der Installation muss eine Druckprüfung (pneumatisch oder hydraulisch) durchgeführt werden. Der Prüfdruck beträgt das 1,25-fache des Arbeitsdrucks und der Druck wird 30 Minuten lang aufrechterhalten, ohne dass ein Druckabfall oder eine Leckage auftritt, um qualifiziert zu sein.​
Anwendungsvorteile
Reduziertes Leckagerisiko: Im Vergleich zu herkömmlichen Gummidichtungsschläuchen ist die Leckagerate von Edelstahlbälgen um mehr als 90 % reduziert, wodurch Sicherheitsunfälle durch Medienlecks (z. B. Brände durch Leckagen brennbarer und explosiver Medien und Personenschäden durch Leckagen korrosiver Medien) reduziert werden.​
Reduzierte Wartungskosten: Die lange Lebensdauer verlängert den Austauschzyklus um das Drei- bis Fünffache. Gleichzeitig reduzieren Korrosionsbeständigkeit und Temperaturbeständigkeit die durch Materialalterung verursachte Wartungshäufigkeit, und die Gesamtwartungskosten können um mehr als 50 % eingespart werden.​
Erweiterte Anwendungsgrenzen: Es kann stabil in Umgebungen (hohe Temperatur, hoher Druck, starke Korrosion) arbeiten, an die sich herkömmliche Dichtungsschläuche nicht anpassen können, und bietet zuverlässige Dichtungslösungen für besondere Arbeitsbedingungen.​
Verbesserte Systemstabilität: Die flexible Kompensationsfähigkeit reduziert die Auswirkungen der Rohrleitungsbelastung auf Geräteschnittstellen, schützt Präzisionsgeräte wie Pumpen und Ventile und verlängert deren Lebensdauer.​
Zusammenfassung
Als Dichtungsschläuche erzielen Edelstahlbälge umfassende Vorteile wie „hohe Dichtigkeit, Widerstandsfähigkeit, lange Lebensdauer und einfache Installation“ durch die inhärenten Vorteile von Metallmaterialien und die flexible Gestaltung der Wellstruktur. Sie sind eine ideale Wahl für die Aufrüstung und den Ersatz herkömmlicher Schläuche im industriellen Dichtungsbereich, insbesondere in Szenarien mit strengen Anforderungen an die Dichtungsleistung und die Anpassungsfähigkeit an die Umgebung, und bieten eine solide Garantie für den sicheren und stabilen Betrieb des Systems.
