Heizsysteme (einschließlich Zivilheizung, Industrieheizung, Heizung mit neuer Energie usw.) stellen zentrale Anforderungen an Rohrleitungen, wie z. B. hohe Temperaturbeständigkeit, thermische Ermüdungsbeständigkeit, zuverlässige Abdichtung, Anpassungsfähigkeit an Wärmeausdehnung und -kontraktion sowie Medienverträglichkeit. Herkömmliche Metallrohre (z. B. verzinkte Stahlrohre) neigen aufgrund thermischer Belastung zu Rissen, während Kunststoffrohre durch die obere Temperaturgrenze begrenzt sind. Allerdings können Edelstahlbälge mit ihrem einzigartigen Material- und Strukturdesign diese Probleme effektiv lösen und zu einer idealen Rohrleitungslösung für Heizungssysteme werden. Im Folgenden wird auf konkrete Anwendungslösungen aus mehreren Dimensionen eingegangen.​
Tiefgreifende Anpassung der Kernleistungsvorteile an die Anforderungen des Heizsystems
Die Betriebsumgebung von Heizsystemen ist durch große Temperaturschwankungen (-10℃ bis 300℃), verschiedene Medien (Heißwasser, Dampf, wärmeleitendes Öl usw.) sowie das Vorhandensein thermischer Spannungen und Vibrationen gekennzeichnet. Die Leistung von Edelstahlbälgen kann diese Anforderungen genau erfüllen:​
Hervorragende Hochtemperaturbeständigkeit und thermische Stabilität: Edelstahl 304 hält Umgebungen mit mittleren Temperaturen unter 200 °C stand (z. B. zivile Warmwasserbereitung), Edelstahl 316 kann sich an Hochtemperaturszenarien von 200–400 ° C anpassen (z. B. industrielle Dampfleitungen) und Sondergüten (z. B. 310S) können sogar in offenen Heizsystemen über 600 ° C stabil funktionieren. Das Material altert nicht und weist auch keinen Festigkeitsverlust aufgrund dauerhaft hoher Temperaturen auf.​
Widerstand gegen thermische Ermüdung und Fähigkeit zur Kompensation von Ausdehnungen: Die ringförmige Wellstruktur des Balgs verleiht ihm eine gute axiale Dehnbarkeit. Während des Zyklus des Hochfahrens (Temperaturanstieg) und Herunterfahrens (Temperaturabfall) des Heizsystems kann es die durch thermische Ausdehnung und Kontraktion verursachte Längenänderung der Rohrleitung absorbieren (der Ausgleichsbetrag kann 5–10 % seiner eigenen Länge erreichen), wodurch eine Lockerung der Schnittstellen oder Risse in der Rohrleitung, die durch starre Verbindungen verursacht werden, reduziert werden. Es eignet sich besonders für den Anschluss von Kesseln, Wärmetauschern und anderen Geräten an Hauptleitungen.​
Medienverträglichkeit und Korrosionsbeständigkeit: Es ist tolerant gegenüber gängigen Heizmedien wie Heißwasser, Dampf und wärmeleitendem Öl. Edelstahl 304 kann der Ablagerung von Kalzium- und Magnesiumionen in Wasser und Sauerstoffkorrosion widerstehen. Edelstahl 316 widersteht der Erosion durch schwefelhaltigen Dampf und schwach saure wärmeleitende Medien und vermeidet Medienlecks durch Korrosion und Perforation der Innenwand der Rohrleitung.​
Dichtungszuverlässigkeit und Druckbelastbarkeit: Durch präzisionsgefertigte Flansch-, Gewinde- und andere Verbindungsstrukturen in Kombination mit hochtemperaturbeständigen Dichtungen (z. B. Graphitdichtungen, metallbeschichtete Dichtungen) kann eine leckagefreie Abdichtung bei dauerhaft hohen Temperaturen erreicht werden. Der Arbeitsdruck kann 1,6–10 MPa erreichen und erfüllt damit die Druckanforderungen von zivilen Niederdruckheizungen (unter 0,6 MPa) und industriellen Hochdruckdampfsystemen (über 4,0 MPa).​
Wärmeleitungseffizienz und Energieeinsparung: Die Wärmeleitfähigkeit von Edelstahl (ca. 16–21 W/(m·K)) ist höher als die von Kunststoffrohren, und die ringförmige Struktur des Balgs kann die Kontaktfläche zwischen dem Medium und der Rohrleitung vergrößern und so die Wärmeübertragung beschleunigen. Gleichzeitig kann die Außenwand der Rohrleitung bequem mit einer Isolierschicht ausgestattet werden, um den Wärmeverlust zu reduzieren und die Energiesparleistung des Systems zu verbessern.​
Typische Anwendungsszenarien
Edelstahlbälge können gezielt die Anwendungsprobleme herkömmlicher Rohrleitungen in verschiedenen Arten von Heizsystemen lösen:​
Zivile Heizungs- und Warmwassersysteme
Anschluss von Abzweigrohren zwischen Heizkörpern und Hauptrohren: Dank der Flexibilität von Faltenbälgen können sie problemlos Hindernisse wie Wände und Möbel umgehen, den Einsatz von Rohrbögen reduzieren und den Wasserdurchflusswiderstand verringern. Gleichzeitig absorbieren sie die Ausdehnung und Kontraktion der Rohrleitungen während der Heiz- und Nichtheizperioden, um Leckagen an der Schnittstelle zu vermeiden.​

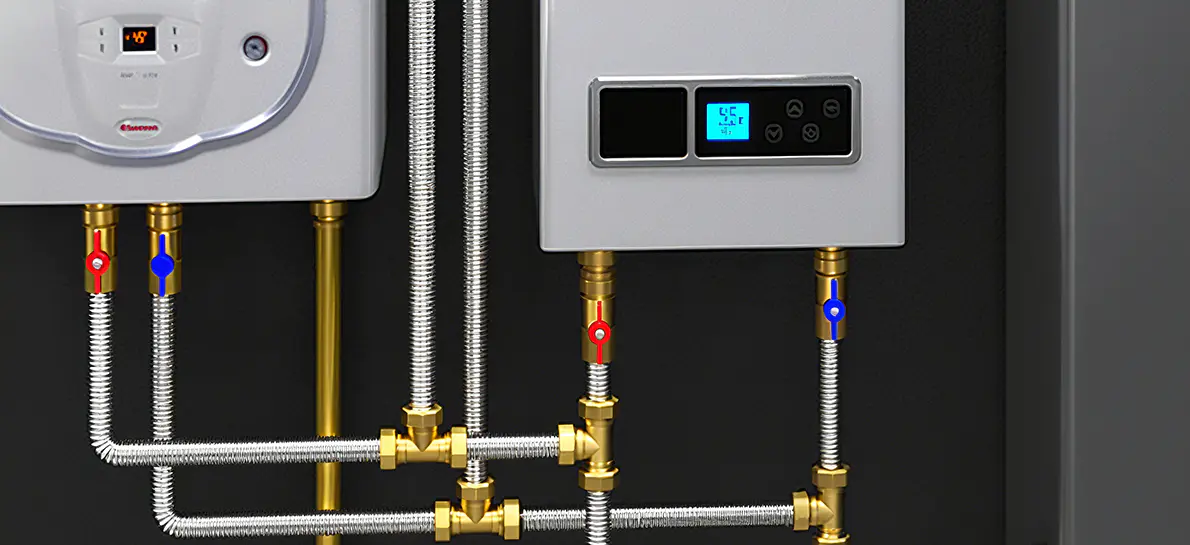

Verbindung zwischen Wandkesseln und Warmwasserleitungen: Sie halten der Warmwassertemperatur von 80–95 °C beim Betrieb von Wandkesseln stand, widerstehen thermischer Ermüdung durch häufiges An- und Abschalten und sind langlebiger als Gummischläuche (altert leicht) und Kupferrohre (starke Steifigkeit) und haben eine Lebensdauer von mehr als 15 Jahren.​
Anschluss von Verteilern bei Niedertemperatur-Fußbodenheizungen (Wasser-Fußbodenheizung): Faltenbälge mit kleinem Kaliber (DN15–DN25) können sich an die mehrsträngige Anordnung von Fußbodenheizungsrohren anpassen, den Wasserströmungswiderstand verringern und die Gleichmäßigkeit der Wärmeableitung verbessern.​
Industrielle Heizsysteme
Verbindung zwischen Kesseln und Dampfleitungen: Am Auslass von Kohle-/Gaskesseln können Faltenbälge die starke Wärmeausdehnung beim Kesselstart absorbieren, Ventile und Rohrleitungsschnittstellen schützen und Dampflecks verhindern (Dampftemperatur beträgt normalerweise 150–300 °C, Druck 1,0–4,0 MPa).​
Wärmeleitende Ölheizsysteme: Zur Verbindung von wärmeleitenden Ölöfen mit Reaktoren, Trocknern und anderen Geräten. Edelstahl 316 hält der langfristigen Erosion von wärmeleitendem Öl (Temperatur 200-300℃) stand und seine Vibrationsfestigkeit (erzeugt durch den Pumpenbetrieb) verhindert das Lösen von Rohrleitungsverbindungen.​
Rohrleitungsanschluss von elektrischen Heizgeräten: B. die Einlass- und Auslassleitungen von elektrischen Heizreaktoren, Faltenbälge können sich an die örtliche hohe Temperatur elektrischer Heizelemente anpassen, und es besteht kein Problem der Geruchsemission von Kunststoffrohren.​
Neue Energieheizsysteme
Zirkulationsleitungen von solarthermischen Sammelsystemen: Edelstahl 304 verbindet Solarkollektoren und Warmwasserspeicher und hält hohen Temperaturen (70–100 °C) bei direkter Sonneneinstrahlung und Regenkorrosion stand. Die flexible Struktur passt sich der leichten Verschiebung der Kollektoren aufgrund von Installationswinkeln an.​
Wasserzirkulationsleitungen von Luftwärmepumpen: Im Temperaturschwankungsbereich von -10℃ bis 55℃ können Faltenbälge die durch Umgebungstemperaturänderungen verursachte Ausdehnung und Kontraktion von Rohrleitungen ausgleichen und so eine Versprödung bei niedrigen Temperaturen oder eine Verformung von Kunststoffrohren bei hohen Temperaturen vermeiden.​
Spezielle Heizszenarien
Dampfdesinfektionsleitungen in der Lebensmittelindustrie: Die Innenwand des Edelstahlbalgs ist glatt und leicht zu reinigen, erfüllt Lebensmittelhygienestandards (z. B. 3A-Zertifizierung), hält einer Hochtemperatur-Dampfdesinfektion bei 121 °C stand und birgt kein Risiko einer Rostverschmutzung.​
Rohrleitungsanschluss von Laborheizgeräten (wie Ölbädern, Konstanttemperaturtanks): Kleinkalibrige Bälge (DN6-DN15) können sich genau an Präzisionsgeräte anpassen und ihre Vibrationsfestigkeit sorgt für eine stabile Medienübertragung während Experimenten.
Wichtige Auswahlpunkte und Installationsspezifikationen
1. Wissenschaftliche Auswahl
Materialanpassung: Edelstahl 304 wird für Mitteltemperatursysteme (≤200℃) ausgewählt; Edelstahl 316 wird für Hochtemperatursysteme (200-400℃) oder korrosive Medien (wie schwefelhaltiger Dampf) ausgewählt; Für Ultrahochtemperatursysteme (>400℃) wird Edelstahl 310S ausgewählt.​
Kaliber und Druckstufe: Wählen Sie die Kaliber DN10–DN300 entsprechend der Durchflussrate des Heizmediums aus (DN15–DN50 wird üblicherweise für zivile Zwecke verwendet, DN50–DN200 für industrielle Zwecke); Der Arbeitsdruck muss ≥ dem 1,25-fachen des Systemauslegungsdrucks betragen (wenn der Auslegungsdruck eines Dampfsystems beispielsweise 1,6 MPa beträgt, wählen Sie Faltenbälge mit einer Nennleistung von ≥ 2,0 MPa).​
Verbindungsmethode: Gewindeverbindungen (mit hochtemperaturbeständigem Rohmaterialband) werden häufig in zivilen Systemen verwendet. Flanschverbindungen (mit Metalldichtungen) werden hauptsächlich in Industrieanlagen verwendet. Für den präzisen Anschluss von Geräten können Aderendhülsenverbindungen gewählt werden (um die Reinigungsfähigkeit ohne tote Ecken zu gewährleisten).​
Ausdehnungsausgleichsbetrag: Berechnen Sie den Wärmeausdehnungsbetrag entsprechend der Rohrleitungslänge und der Temperaturdifferenz (Formel: ΔL=α×L×ΔT, wobei α der lineare Ausdehnungskoeffizient von Edelstahl ist) und stellen Sie sicher, dass der Ausgleichsbetrag des Balgs ≥ dem berechneten Wert ist, um übermäßige Dehnung oder Kompression zu vermeiden.​
2. Installationsspezifikationen
Vorbehandlung und Reinigung: Vor der Installation Oxidablagerungen und Ölflecken in der Rohrleitung entfernen. Hochtemperatursysteme müssen entfettet werden (z. B. Reinigung mit Trichlorethylen); Beim Anschluss an Lebensmittel- und Pharmageräte müssen Faltenbälge mit elektrolytisch polierten Innenwänden gewählt werden, um mikrobielles Wachstum zu vermeiden.​
Biegen und Befestigen: Der Biegeradius ist ≥ dem vom Produkt angegebenen Radius (normalerweise das 6- bis 10-fache des Rohrdurchmessers). Es ist verboten, beim Kaltbiegen übermäßige Kraft anzuwenden, um eine Verformung der Wellung zu verursachen. Im geraden Abschnitt sind alle 2-3 Meter Gleitstützen angebracht (um eine axiale Ausdehnung zu ermöglichen), und an beiden Enden des Ausgleichsabschnitts sind feste Stützen angebracht, um seitliche Verschiebungen zu begrenzen.​
Abdichtung und Isolierung: Wenn eine Flanschverbindung verwendet wird, ziehen Sie die Schrauben gleichmäßig an (Schritt für Schritt diagonal), um ein Versagen der Dichtung durch exzentrische Belastung zu vermeiden. Hochtemperaturrohrleitungen müssen außerhalb des Balgs mit Isolierschichten (z. B. Steinwolle, Aluminiumsilikat) umwickelt werden, es muss jedoch Expansionsraum reserviert werden, um zu verhindern, dass die Isolierschicht den Ausgleich des Balgs behindert.​
Probebetrieb und Tests: Führen Sie nach der Installation einen Wasserdrucktest durch (der Testdruck beträgt das 1,5-fache des Arbeitsdrucks und der Druck wird 30 Minuten lang ohne Leckage aufrechterhalten); Hochtemperatursysteme müssen eine Heißinbetriebnahme durchführen, um zu überwachen, ob sich der Balg reibungslos ausdehnt und zusammenzieht und ob an der Schnittstelle Undichtigkeiten vorliegen.​
Anwendungsvorteile
Verlängern Sie die Lebensdauer des Systems: Die thermische Ermüdungsbeständigkeit von Edelstahlbälgen kann den störungsfreien Betriebszyklus des Heizsystems auf mehr als 10 Jahre verlängern und übertrifft damit den von verzinkten Stahlrohren (5–8 Jahre) und Kunststoffrohren (3–5 Jahre) bei weitem, wodurch die Austauschkosten gesenkt werden.​
Reduzieren Sie die Wartungskosten: Korrosionsbeständigkeit und Hochtemperaturbeständigkeit reduzieren die durch Rohrleitungskorrosion und -brüche verursachte Abschaltwartung, und die jährlichen Wartungskosten können um 40–60 % gesenkt werden; Insbesondere in industriellen Heizungsanlagen können Produktionsausfälle durch Medienleckagen vermieden werden.​
Verbessern Sie die Betriebssicherheit: Eine leckagefreie Abdichtung und ein Design gegen thermische Belastung reduzieren das Risiko von Verbrühungen und Bränden, die durch das Austreten von Medien mit hoher Temperatur (wie Dampf und wärmeleitendem Öl) verursacht werden, und können Sachverluste reduzieren, die durch das Austreten von Haushaltswasser in der Zivilheizung verursacht werden.​
Verbessern Sie die Systemanpassungsfähigkeit: Dank der flexiblen Kompensationsfähigkeit ist die Rohrleitungsinstallation nicht durch Gebäudestrukturen (wie Wände und Böden) eingeschränkt und eignet sich besonders für die Umgestaltung von Heizsystemen in alten Gebäuden, wodurch Wandaushub und Strukturschäden reduziert werden.​
Zusammenfassung
Durch die doppelten Vorteile von Material und Struktur erreichen Edelstahlbälge eine umfassende Leistung in Bezug auf „hohe Temperaturbeständigkeit, Ausdehnungsschutz, stabile Abdichtung und lange Lebensdauer“ in Heizsystemen. Ganz gleich, ob es sich um die Komfortanforderungen der Zivilheizung oder die rauen Arbeitsbedingungen der Industrieheizung handelt, sie können zuverlässige Rohrleitungslösungen bereitstellen und so eine solide Grundlage für den effizienten und sicheren Betrieb von Heizsystemen legen.​
