Ein Balgsystem ist ein flexibles, druckgebundenes Metallelement, das Wärmeausdehnungen, Vibrationen und Rohrbewegungen absorbiert und gleichzeitig die Flüssigkeit dicht hält. Behandeln Sie ihn als technisches Bauteil mit definierten Bewegungswerten und Installationsregeln, nicht als generischen Wellschlauch.
Wenn eine Pumpe in einem Warmwasserkreislauf mit 90 °C startet, kann das Rohr in der Nähe des Wärmetauschers um 12 bis 20 mm überspringen, wenn sich das Metall erwärmt. Wenn die Leitung starr ist, überträgt sich diese Verschiebung auf Flansche, Ventilkörper und Schweißnähte. Flansche beginnen zu nässen und innerhalb weniger Wochen kann ein Riss in der Grundplatte auftreten. Ein Faltenbalgsystem verändert das Bild: Die Windungen biegen sich, der Flansch bleibt fest und die Pumpe bleibt ausgerichtet.
In diesem Leitfaden wird erläutert, was ein Balgsystem ist, welche Bewegungen es bewältigen kann, welche Ermüdung und Standards dahinterstecken, welche Materialien seine Einsatzgrenzen festlegen und welche Auswahlparameter zur Vermeidung von Ausfällen im Feld verwendet werden.
Was ist ein Balgsystem?
Ein Balgelement ist ein dünnwandiges Rohr, das in einer Reihe ringförmiger oder spiralförmiger Windungen geformt ist. Das System fügt alles hinzu, was für den Einsatz in echten Rohrleitungen erforderlich ist: Endanschlüsse, eine Innenauskleidung und, wo Schub vorhanden ist, Zugstangen, Scharniere oder eine druckausgeglichene Konstruktion. Wie die Expansion Joint Manufacturers Association (EJMA) es ausdrückt, ist ein Kompensator ein flexibles Balgelement mit Endanschlüssen wie Flanschen, um den Anschluss an angrenzende Rohrleitungen zu ermöglichen.
Das Funktionsprinzip ist einfach: Wenn sich das verbundene Rohr bewegt, biegt sich jede Windung innerhalb ihres elastischen Bereichs leicht. Da die gewellte Form die Verformung auf viele kleine Falten verteilt, erreicht das Element eine niedrige Federrate, ohne an Festigkeit zu verlieren. Das Ergebnis ist eine Komponente, die sich kontinuierlich komprimiert, ausdehnt und durchbiegt, ohne Flansche und Ausrüstung zu überlasten.
Isometrische Schnittansicht: Das Balgelement sitzt zwischen zwei Endanschlüssen, wobei eine Auskleidung den Strömungsweg schützt.
Kernkomponenten
- Balgelement – die gewellte Druckgrenze bestehend aus Kronen und Wurzeln.
- Endstücke – Flansche, Schweißenden oder Gewindenippel.
- Innenauskleidung – schützt den Balg vor Erosion, Turbulenzen und Medien mit hoher Geschwindigkeit.
- Äußere Abdeckung oder Geflecht – schützt vor mechanischer Beschädigung und begrenzt die Ausdehnung.
- Zugstangen und Scharniere – absorbieren den Druckschub, sodass der Balg nur die beabsichtigte Bewegung wahrnimmt.
Bewegungsfähigkeiten: Was ein Balgsystem aufnehmen kann
Ein Balgsystem zeichnet sich durch axiale Bewegungen aus: Ein einteiliger Axialkompensator kann weitaus mehr Verschiebungen aufnehmen, als eine starre Flanschfläche tolerieren kann. Eine seitliche Ablenkung und eine Winkeldrehung sind ebenfalls möglich, erfordern jedoch mehr Windungen. Eine Torsion – eine Verdrehung um die Rohrachse – sollte niemals auf einen unverstärkten Balg angewendet werden.
Typische Nennbewegungen pro Balgelement; Ein Multifaltungssystem erhöht die Gesamtkapazität.
| Bewegung | Typische Bewertung | Designhinweis |
|---|---|---|
| Axiale Kompression | 15 bis 60 mm | Am effizientesten; Fügen Sie Windungen für einen längeren Weg hinzu |
| Axiale Verlängerung | -10 bis -30 mm | Normalerweise niedriger als die Kompression; Überprüfen Sie die Spurstangengrenzen |
| Seitlich deflection | ±5 bis ±20 mm | Benötigt zwei oder mehr Windungen; Federrate ist wichtig |
| Eckig rotation | ±2° bis ±10° | Verwenden Sie für hohen Druck gelenkige oder kardanische Konstruktionen |
| Torsion | Keine | Muss durch Führungen und Anker gehalten werden |
Wenn mehrere Bewegungen gleichzeitig ausgeführt werden, verringert die Kombination die jeweils zulässigen Bewegungen. Geben Sie dem Lieferanten den vollständigen Satz – axial plus lateral plus winkelig, in Millimetern und Grad – zusammen mit der Anzahl der thermischen Zyklen pro Jahr.
Lebensdauer und Designstandards: Ermüdung ist die eigentliche Grenze
Die Nutzungsdauer eines Balgsystems wird in Zyklen ausgedrückt, nicht in Kalenderjahren. Jede Kompression und Streckung verbiegt die Windung an ihrem Scheitel und ihrer Wurzel; Diese lokalen Spannungen häufen sich, bis im dünnsten Abschnitt ein Riss entsteht. EJMA veröffentlicht die Entwurfsmethode, die angewandte Bewegung, Innendruck, Wandstärke und Faltungsgeometrie mit einer erwarteten Zykluslebensdauer verknüpft. Der Zusammenhang ist nichtlinear: Eine Reduzierung der Bewegung auf 50 % des Nennhubs kann die erwartete Lebensdauer um etwa das Zehnfache verlängern.
Illustrative Ermüdungskurve nach dem EJMA-Zyklus-Lebensdauer-Ansatz; Die tatsächlichen Werte hängen von Druck, Temperatur und Geometrie ab.
Vor Ort sind zwei Konsequenzen von Bedeutung. Erstens verbraucht ein Überhub eines Balgs um nur wenige Millimeter den größten Teil seiner Ermüdungsreserve. Zweitens erzeugt ein hoher Innendruck einen Axialschub, der das Element destabilisieren kann – ein Zustand, der Squirm genannt wird. Hauptanker, Führungen und Zugstangen sind keine Zubehörteile; Sie halten das Element innerhalb seiner Nennhülle.
Materialien und Herstellung bestimmen die Servicegrenzen
Die meisten Balgsysteme werden aus austenitischem Edelstahl hergestellt: 304/304L für den allgemeinen Einsatz, 316/316L, wenn Chloride oder Meeresatmosphären vorhanden sind, und stabilisierte Qualitäten, bei denen anhaltend hohe Temperaturen das Metall erweichen. Bei aggressiven chemischen Belastungen kommen Nickellegierungen zum Einsatz, aber sie vervielfachen die Kosten, so dass die Materialauswahl sowohl eine wirtschaftliche als auch eine technische Frage ist.
Materialtemperaturgrenzen erklären, warum Edelstahl den Balgeinsatz in Heiz- und Prozessleitungen dominiert.
Auch die Umformmethode spielt eine Rolle. Hydraulisch geformte Elemente haben saubere, gleichmäßige Windungen und sind für zyklische Beanspruchung geeignet; Mechanisch rollgeformte Elemente eignen sich gut für kontrollierte Teilung und Durchmesser bei langen Produktionsläufen. Die mehrschichtige Konstruktion – zwei oder drei dünne Schichten anstelle einer dicken Wand – erhöht die Druckkapazität bei geringerer Federrate, aber jede Schicht muss belüftet sein, damit ein winziger Riss in der Wand nicht zu einer Druckfalle werden kann. Endstücke werden nach qualifizierten Verfahren geschweißt; Ein schlechter Schweißübergang ist ein häufiger Ausgangspunkt für Ermüdungsrisse.
Für private und gewerbliche Gassysteme kommt die gleiche gewellte Technologie zum Einsatz wie ein flexibler Gasanschluss aus Edelstahl; Der Unterschied liegt im Kontext – eine Geräteverbindung mit einem Bogen statt einer Kompensatorverbindung mit mehreren Windungen. Der Vergleich zwischen Edelstahlbälgen und Gummibälgen hängt in der Regel von Temperatur, Druck, Brandschutz und Alterung ab: Gummi verhärtet sich mit der Zeit und bekommt Risse, während Edelstahl seine Nennleistung über Jahrzehnte behält.
Wo Balgsysteme eingesetzt werden
In einer Anlage erfüllen Balgsysteme drei verschiedene Aufgaben: als Kompensatoren, als Gasanschlüsse und als flexible Wasserleitungen. Die Geometrie mag ähnlich aussehen, die Bewertungslogik unterscheidet sich jedoch. Daher ist die Anpassung des Produkts an die Aufgabe der erste Schritt.
Industrielle Rohrleitungen und Wärmeschleifen
Dampf-, Thermoöl- und Heißwasserkreisläufe wachsen mit der Temperatur. Ein flexibler Metallkompensator mit Flanschenden absorbiert axiale und seitliche Bewegungen an Gerätedüsen und zwischen festen Ankerpunkten und schützt so Pumpengehäuse und Wärmetauscherflansche vor thermischem Druck. Geben Sie für zyklische Dienste die Zykluslebensdauer an, nicht nur den Hub.
Flexibler gewellter Kompensator aus Metall Dieser geflanschte oder geschweißte Kompensator absorbiert axiale und seitliche Bewegungen aufgrund der Wärmeausdehnung in Dampf-, Thermoöl- und Heißwassersystemen und schützt so Pumpengehäuse und Wärmetauscherflansche. Sein Edelstahlgeflecht 304 und seine Druckfestigkeit bis zu 1,6 MPa eignen sich für zyklische Anwendungen. Produkt anzeigen → Gasgeräte- und Versorgungsanschlüsse

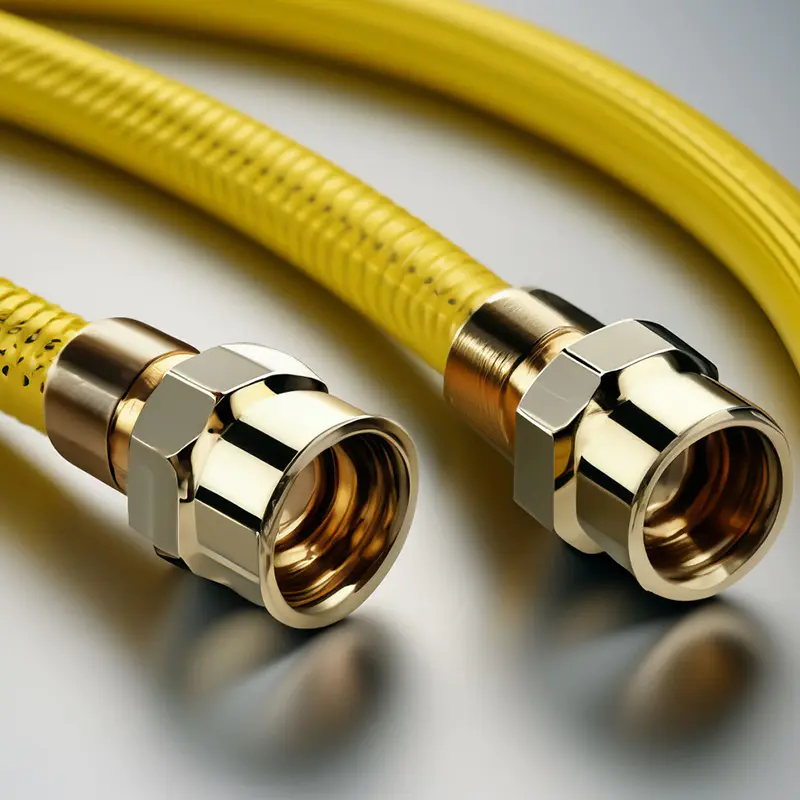

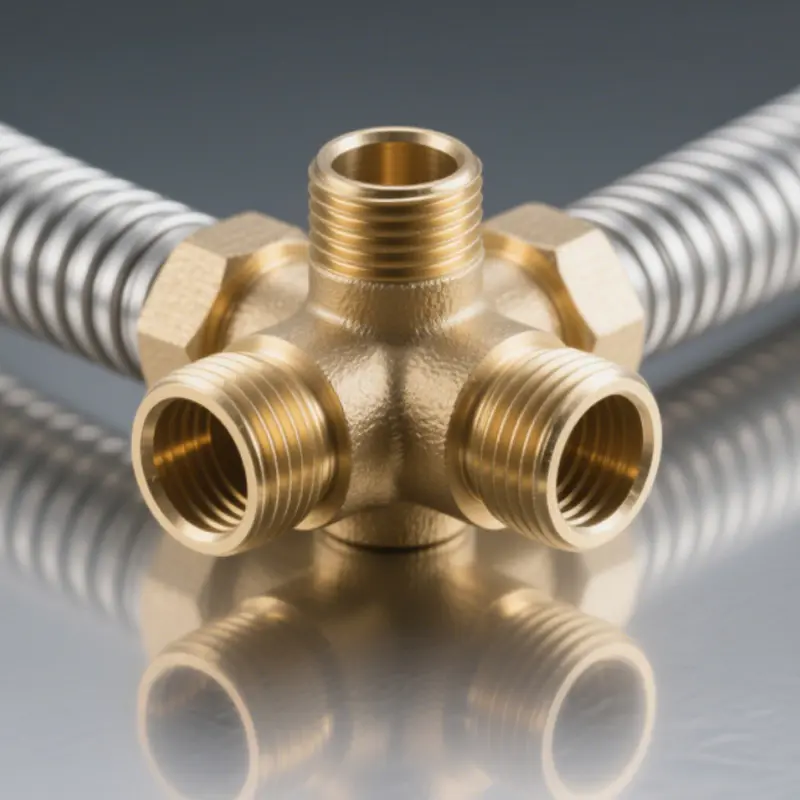

Gewellte Edelstahlrohre und halbstarre Gasanschlüsse nutzen das gleiche Wellungsprinzip, um Gas sicher bei niedrigem Druck zu transportieren und gleichzeitig das Gerät zu Wartungszwecken bewegen zu lassen. Ein CSA-zertifizierter Gasanschluss aus Edelstahl bietet zusätzlich eine standardisierte Armatur und eine werkseitige Dichtheitsprüfung – ein dokumentierter Vorteil, wenn ein Prüfer nach der Bewertung fragt.
CSA-zertifizierte Edelstahl-Gasanschlüsse (DN10–DN25) Eine Reihe von CSA-zertifizierten Gasanschlüssen aus Edelstahl mit Material 304, 0,2–0,25 mm Wandstärke und 100 % Dichtheitsprüfung. Verfügbare Größen von DN10 bis DN25 mit Bördelmuttern, geeignet für private und gewerbliche Gasgeräte, bei denen es auf eine vom Prüfer geprüfte Dokumentation ankommt. Produkt anzeigen → Eine häufige Beschwerde im Feld ist der pfeifende Gasfluss. Der Pfiff entsteht durch das Strömungsmuster in einer glatten Bohrung; Ein pfeiffreier Gasanschluss verwendet einen geformten Innenkern, um das Pfeifen zu unterdrücken und gleichzeitig die CSA-zertifizierte Hülle und die Flexibilität der Balgwand beizubehalten.
Pfeifenfreier Gasanschluss DN15 aus Edelstahl Ein DN15-Anschluss mit 0,25 mm Wandstärke, 15/16"-16UNF-Bördelmutter und verschiedenen Adaptern. Sein pfeiffreier Kern unterdrückt Luftströmungsgeräusche und sorgt gleichzeitig für eine harte Abdichtung mit Muttern aus Messing oder Kohlenstoffstahl, erhältlich in Längen von 12 bis 72 Zoll für flexible Installationen. Produkt anzeigen → Häufige Fehler und wie man sie verhindert
Die meisten ausgefallenen Balgsysteme versagen aufgrund von Missbrauch und nicht aufgrund der Herstellung. Die folgende Liste spiegelt typische praktische Erfahrungen bei Rohrleitungswartungsarbeiten wider und jedes Element ist direkt einer Installationsregel zugeordnet.
- Überdehnung über den Nennhub hinaus — Das Element erreicht seinen Tiefpunkt und gibt die Krone nach. Vorbeugung: Einen Hubbegrenzer einbauen oder ein längeres Element verwenden.
- Torsion beim Einbau — Der Balg ist durch ein falsch ausgerichtetes Flanschpaar verdreht. Vorbeugung: Richten Sie die beiden Flansche vor dem Festziehen parallel aus.
- Wasserschlag oder Druckstoß — Eine plötzliche Spitze überschreitet den Nennwertbereich. Vorbeugung: langsam schließende Ventile einbauen und Druckschwankungen prüfen.
- Hauptanker gebrochen — Wenn ein benachbarter Anker versagt, nimmt der Balg den vollen Axialschub auf und windet sich. Vorbeugung: Überprüfen Sie die Anker jährlich und legen Sie sie von Anfang an auf Schub ausgelegt.
- Chloridkorrosion — Äußere Chloride aus der Isolierung oder Abwaschwasser reißen 304-Oberflächen auf. Vorbeugung: Geben Sie 316 oder eine Schutzhülle an, wenn Chloride vorhanden sind.
- Hochfrequente Vibration an den Geflechtenden — Lokale Reibung verursacht einen Riss. Vorbeugung: Entfernen Sie den Balg von der Quelle oder fügen Sie eine dämpfende Stütze hinzu.
Den mechanischen Hintergrund erfahren Sie in unserem Hinweis zu Warum Metallbälge in Industrierohrleitungen versagen . Kurz gesagt, drei Gewohnheiten verhindern die meisten Ausfälle: Halten Sie den Nennhub ein, vermeiden Sie Torsion und halten Sie die Anker in gutem Zustand.
So wählen Sie ein Balgsystem aus: Die Parameter, auf die es ankommt
Die Auswahl beginnt mit einer zeilenweisen Überprüfung der Pflicht, nicht mit einer Katalognummer. Notieren Sie Betriebsbereiche, keine Durchschnittswerte: Ein Blasebalg, der für die Durchschnittstemperatur dimensioniert ist, aber zweimal am Tag einer Überschreitung von 20 °C ausgesetzt ist, wird frühzeitig ausfallen.
| Parameter | Warum es wichtig ist | Praktischer Hinweis |
|---|---|---|
| Medium und Korrosivität | Legt Materialqualität und Liner-Anforderungen fest | H 2 S oder Chloride verändern die Legierung |
| Auslegungstemperatur | Legt die zulässige Belastung und Leistungsreduzierung fest | Verwenden Sie den Spitzenwert, nicht den Durchschnitt |
| Auslegungsdruck | Legt Wandstärke und Schublasten fest | Berücksichtigen Sie Übergangs- und Druckstöße |
| Bewegung (axial, lateral, angular) | Bestimmt die Anzahl und den Typ der Faltung | Listen Sie alle drei mit Richtung und Häufigkeit auf |
| Lebensdauer erforderlich | Definiert den Stresspegel pro Faltung | Zählen Sie reale thermische Zyklen pro Jahr |
| Verankerung vorhanden | Verhindert Windungen und Überschub | Hauptanker oder Zugstangen erforderlich |
| Endstücktyp | Flansch, Anschweißende oder Gewindenippel | Passen Sie den Flanschwert des Rohrs an |
| Raumhülle | Begrenzt Länge und Tonhöhe | Universelle Designs benötigen mehr Länge |
Senden Sie diese Zahlen an den Hersteller und fragen Sie nach der erwarteten Lebensdauer bei Ihrem Nennhub, den Federraten und dem Stauchdruck. Ein Lieferant, der alle drei Fragen beantwortet, bietet ein technisches Balgsystem an; Wer nur mit einem Preis antwortet, nennt ein Wellrohr.
Häufig gestellte Fragen zum Balgsystem
F1: Was ist ein Edelstahlbalg und wie funktioniert ein Balgsystem?
Ein Edelstahlbalg ist ein gewelltes Metallrohr, das sich wie eine Feder biegt und gleichzeitig den Druck aufrechterhält. In einem System absorbiert es Wärmeausdehnung, Vibration und Rohrbewegungen, sodass Pumpen, Ventile und Flansche innerhalb ihrer Auslegungslasten bleiben.
F2: Was ist der Unterschied zwischen einem Faltenbalg, einem Metallschlauch und einem Gummischlauch?
Ein Balgelement ist kurz und für definierte Bewegungen konstruiert; ein Metallschlauch ist länger und hält Vibrationen und kleinen Verschiebungen stand; Gummischläuche sind zwar billiger, altern jedoch, reißen und überstehen hohe Temperaturen oder feuergefährliche Einsätze nicht.
F3: Wie lange hält ein Gasanschluss oder -balg aus Edelstahl?
Das Leben wird in Zyklen gemessen, nicht in Jahren. Ein CSA-zertifizierter Gasanschluss aus Edelstahl, der ohne Knicke installiert wird, hält normalerweise so lange wie das Gerät. Kompensatoren sind für eine Zyklenanzahl pro EJMA ausgelegt, oft 1.000 bis 100.000 Zyklen, je nach Hub und Druck.
F4: Wie erkenne ich, ob ein Balgsystem beschädigt ist?
Achten Sie auf Falten, Ausbuchtungen, Risse, gebrochene Zöpfe und Verfärbungen. Messen Sie die installierte Länge anhand des Originals. Wenn das Element nicht auf seine eingestellte Länge zurückkehren kann oder ein Biegetest Steifheit zeigt, ersetzen Sie es, bevor es zu Undichtigkeiten kommt.
F5: Kann ein Balgsystem Vibrationen und Geräusche absorbieren?
Es isoliert Körperschwingungen, indem es die Flexibilität zwischen den Rohrhalterungen erhöht. Für einen pfeifenden Gasstrom ist jedoch ein geformter innerer Kern erforderlich – genau das macht ein pfeiffreier Gasanschluss –, während ein Standard-Faltenbalg die Bewegung übernimmt.
F6: Müssen Bälge und Kompensatoren gewartet werden?
Ja: jährliche Sichtprüfungen, Anker- und Zugstangeninspektion, Entfernen von Schmutz aus Windungen und Protokollierungszyklen. Ersetzen Sie das Element, wenn es seine Nennzyklenzahl erreicht oder Anzeichen von Rissen aufweist.
