Was ist ein Flexibles Sanitärrohr
A flexibles Sanitärrohr ist eine gewellte oder geflochtene Leitung, die dazu dient, Wasser zwischen zwei festen Punkten zu transportieren und gleichzeitig Vibrationen, Wärmeausdehnung und kleine Fehlausrichtungen zu tolerieren, die ein starres Rohr nicht absorbieren kann. Das bestimmende Merkmal ist ein gewellter Metall- oder Verbundkern, meist Edelstahl 304 oder 316L, der in eine geflochtene Außenhülle gewickelt ist, die die Arbeitsdrucklast trägt. Klempner und Anlagentechniker greifen auf diese Kategorie zurück, die oft unter der breiteren Bezeichnung zusammengefasst wird Wasserleitungen und Schlauchleitungen , wenn eine Verbindung von Hand gebogen werden muss und nicht durch eine Reihe starrer Bögen und Verbindungen.
Im Vergleich zu Kupferrohren oder CPVC-Rohren verkürzt eine flexible Wasserleitung den physischen Abstand, den ein Techniker messen und schneiden muss, da die Baugruppe selbst kleine Ausrichtungsversätze aufnimmt. Aus diesem Grund taucht ein flexibler Wasseranschluss so häufig hinter Waschbecken, Warmwasserbereitern, Waschmaschinen, Toiletten und Boilern auf und längere Versionen derselben Konstruktion dienen als Wasserversorgungsschlauch in Technikräumen, Wasserheizkreisläufen und Flüssigkeitsübertragungsleitungen für die Leichtindustrie.
Konstruktion von Wasserlinern und warum sie wichtig ist
Der Wellkern
Die Wasserliner ist das innere drucktragende Rohr einer flexiblen Sanitärrohrbaugruppe. Typischerweise wird es geformt, indem ein gerades Stück Edelstahlband zu einem Rohr gerollt, die Naht verschweißt und dann die Wand in einem kontinuierlichen Spiral- oder Ringmuster gewellt wird. Diese Wellung ermöglicht es einem Metallrohr, sich wiederholt zu biegen, ohne zu reißen, da jede Kante als kleines Scharnier fungiert, das die Biegespannung über die gesamte Länge des Rohrs verteilt, anstatt sie an einem Punkt zu konzentrieren.
Wandstärke und Dichtverhalten
Die Wandstärke einer typischen Wasserauskleidung liegt je nach Arbeitsdruckklasse und Außendurchmesser zwischen etwa 0,15 mm und 0,30 mm, wobei dickere Wände im Allgemeinen für Versorgungsleitungen mit größeren Druckschwankungen gewählt werden. Eine richtig geformte Auskleidung sorgt dafür, dass ihr Wellenprofil über die gesamte Strecke gleichmäßig bleibt, wodurch der interne Strömungsweg glatt genug bleibt, um unnötige Turbulenzen und vorzeitigen Verschleiß am Scheitelpunkt jeder Welle zu vermeiden.
Materialien, die in flexiblen Sanitärrohren und Wasserleitungen und Schlauchleitungen verwendet werden
Die Materialauswahl verändert die Leistung eines geflochtenen Wasserschlauchs bei wiederholtem Biegen, Temperaturschwankungen und der Einwirkung unterschiedlicher Wasserchemie. In der folgenden Tabelle sind die Komponentenrollen aufgeführt, die am häufigsten in einem kompletten flexiblen Sanitärrohr- und Wasserrohr- und Schlauchleitungspaket zu finden sind.
| Komponente | Gemeinsames Material | Typische Rolle | Hinweise zur Flexibilität |
|---|---|---|---|
| Innenfutter | Edelstahl 304 | Trägt Wasserdurchfluss und Arbeitsdruck | Gute allgemeine Flexibilität für die meisten Innenversorgungsleitungen |
| Innenfutter, higher grade | Edelstahl 316L | Fördert Strömung in Umgebungen mit höherem Chloridgehalt oder in feuchten Umgebungen | Ähnliche Flexibilität wie 304 mit zusätzlicher Lochfraßbeständigkeit |
| Außenhülle | Geflochtener Edelstahldraht | Begrenzt den Berstdruck und schützt die Auskleidung | Erhöht die Festigkeit, während das Webmuster dennoch ein Biegen ermöglicht |
| Endbeschläge | Messing oder Edelstahl | Verbindet die Baugruppe mit Vorrichtungen oder Ventilen | Fester, nicht flexibler Abschnitt an jedem Ende |
| Optionale Außenjacke | PVC- oder PE-Beschichtung | Fügt eine Schutzhülle über dem Geflecht hinzu | Leichte Verringerung der Flexibilität, Gewinn an Oberflächenschutz |

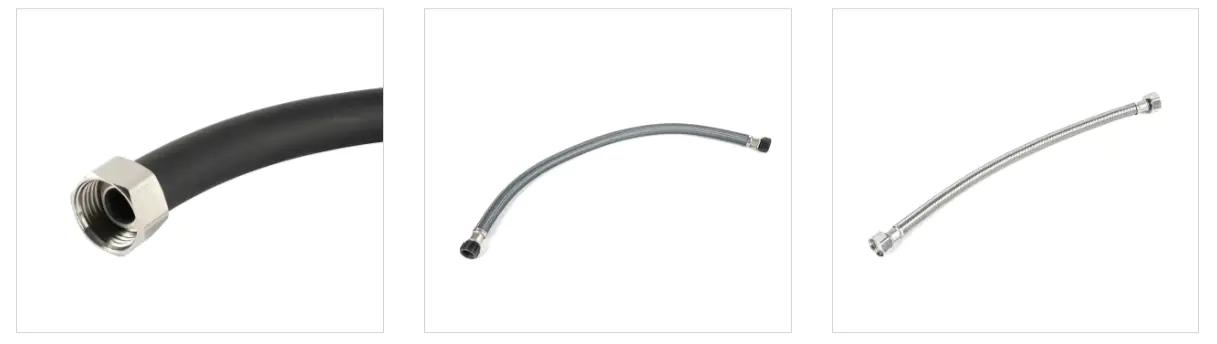

Gängige Arten von flexiblen Wasseranschlüssen und geflochtenen Wasserschläuchen
Ein flexibler Wasseranschluss wird normalerweise nach Nenndurchmesser gruppiert, da der Durchmesser eng mit der Armatur oder Leitung übereinstimmt, für die er bestimmt ist. Ein kurzer 3/8-Zoll-Anschluss eignet sich für einen einzelnen Wasserhahn oder einen Winkelanschlag, während ein breiterer 1-Zoll-Wasserversorgungsschlauch eher für eine komplette Versorgungsleitung oder einen mechanischen Raumverteiler geeignet ist. Die folgende Tabelle zeigt einen allgemeinen Zusammenhang zwischen der Nenngröße und dem Installationskontext, in dem sie am häufigsten auftritt.
Leistungsvergleich gängiger Rohrleitungsoptionen
Bei der Wahl zwischen einem flexiblen Sanitärrohr, einem starren Kupferrohr und einem Standard-Gummischlauch kommt es in der Regel darauf an, welche praktischen Eigenschaften die einzelnen Rohre haben. Das nachstehende Radardiagramm stellt fünf Kriterien nebeneinander dar, sodass die Kompromisse auf einen Blick leichter erkennbar sind.
- Flexibles Sanitärrohr
- Starres Kupferrohr
- Standard-Gummischlauch
Biegezyklus und Ermüdungsverhalten von Wasserauskleidungen aus Edelstahl
Da davon ausgegangen wird, dass sich ein flexibles Sanitärrohr jedes Mal leicht bewegt, wenn eine Armatur gewartet wird oder sich ein Gebäude stabilisiert, prüfen Ingenieure, wie sich die Baugruppe über wiederholte Biegezyklen hält, anstatt sie anhand eines einzelnen statischen Drucktests zu beurteilen. Das folgende Liniendiagramm zeigt eine allgemeine Leistungserhaltungskurve für eine Wasserauskleidung aus Edelstahl bei der Anhäufung von Biegezyklen, weshalb ein großzügiger Biegeradius während der Installation dazu beiträgt, die Nutzungsdauer zu verlängern.
Korrosionsbeständigkeit nach Materialqualität
Korrosionsbeständigkeit ist einer der Hauptgründe dafür, dass ein Edelstahlgeflechtschlauch gegenüber einer einfachen Stahl- oder verzinkten Alternative gewählt wird, insbesondere in feuchten Maschinenräumen oder Küstenanlagen, wo die Chloridbelastung höher ist. In der Tabelle unten sind vier gängige Materialqualitäten zum schnellen Vergleich auf einer relativen Widerstandsskala aufgeführt.
Größentabelle für Wasserversorgungsschläuche und flexible Wasserleitungen
Wenn Durchmesser und Länge gleich beim ersten Versuch richtig sind, erspart man sich den Rückweg zum Versorgungsschalter. Die folgende Referenztabelle gruppiert eine flexible Wasserleitung nach Nenndurchmesser sowie dem Verbindungstyp und dem damit am häufigsten verbundenen Verwendungspunkt.
| Nenndurchmesser | Typischer Längenbereich | Gemeinsamer Verbindungstyp | Typischer Verwendungspunkt |
|---|---|---|---|
| 3/8 Zoll | 9 Zoll bis 20 Zoll | Komprimierung x Komprimierung | Winkelanschlag zum Wasserhahn |
| 1/2 Zoll | 9 Zoll bis 24 Zoll | Komprimierung x Komprimierung | Füllventil für Toilettentank |
| 3/4 Zoll | 36 Zoll bis 72 Zoll | Schraubkupplung | Waschmaschineneinlass |
| 1 Zoll | 12 Zoll bis 60 Zoll | Schraubkupplung or flange | Warmwasserbereiter oder Verteiler |
| 1,25 Zoll bis 2 Zoll | Benutzerdefinierte Länge | Flansch- oder Schweißende | Mechanische Raumverteilung |
Schritt-für-Schritt-Installationsanleitung
Ein flexibles Sanitärrohr belohnt eine sorgfältige Handhabung während der Installation, da die meisten frühen Lecks auf eine überstürzte Verbindung und nicht auf ein defektes Teil zurückzuführen sind. Die folgende Reihenfolge deckt die allgemeine Reihenfolge der Vorgänge für eine typische Geräteverbindung ab.
-
Absperren und Druck entlasten
Schalten Sie die vorgeschaltete Wasserversorgung ab und entlasten Sie den Restdruck an der nächstgelegenen offenen Armatur, bevor Sie eine vorhandene Leitung trennen.
-
Überprüfen Sie die Ports
Überprüfen Sie beide Anschlüsse auf Beschädigungen, Schmutz oder alte Dichtmittelrückstände und reinigen Sie die Dichtflächen mit einem trockenen Tuch.
-
Wählen Sie die richtige Baugruppe aus
Wählen Sie ein flexibles Sanitärrohr oder einen Wasserversorgungsschlauch, dessen Größe dem Anschlussgewinde und der benötigten Lauflänge entspricht und eine sanfte Krümmung statt einer engen Falte ermöglicht.
-
Einfädeln und festziehen
Schrauben Sie das Fitting von Hand auf den Anschluss, bis es fest sitzt, und drehen Sie es dann mit einem Schraubenschlüssel eine kontrollierte viertel bis halbe Umdrehung über das handfeste Festziehen hinaus. Vermeiden Sie dabei ein übermäßiges Drehmoment an der Flechtmutter.
-
Route mit breiter Kurve
Verlegen Sie die Baugruppe so, dass der Biegeradius groß bleibt und die Auskleidung nicht geknickt, verdreht oder gegen eine scharfe Kante gedrückt wird.
-
Versorgung wiederherstellen und prüfen
Stellen Sie die Wasserversorgung nach und nach wieder her und überprüfen Sie jeden Anschlusspunkt auf Versickerung, bevor Sie den umgebenden Schrank oder den Wandzugang schließen.
-
Nach dem ersten Gebrauch erneut prüfen
Überprüfen Sie die Verbindung nach dem ersten vollen Tag der Nutzung erneut, da sich die Anschlüsse leicht setzen können, wenn die Wasserauskleidung an der Dichtungsscheibe anliegt.
Wo flexible Sanitärrohre und Wasserauskleidungen verwendet werden
Die same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
Sanitärinstallationen für Privathaushalte
Zum Anschließen von Wasserhähnen, Toiletten, Warmwasserbereitern und Waschmaschinen, wo eine schnelle, werkzeuglose Installation am wichtigsten ist.
-
Gebäudeheizungssysteme
Hydronische Heizkreise, bei denen eine flexible Wasserleitung die Wärmeausdehnung zwischen starrem Sammelrohr und einzelnen Heizkörpern oder Gebläsekonvektoren aufnimmt.
-
Rohrleitungen für Gesundheitseinrichtungen
Bereiche, in denen Dichtheit und längere Wartungsintervalle die Häufigkeit von Wartungszugängen hinter fertigen Wänden verringern.
-
Industrielle HVAC
Kühl- und Luftbehandlungsanschlüsse, bei denen Vibrationen durch rotierende Geräte einen flexiblen Wasseranschluss anstelle einer starren Verbindung erfordern.
Auswahl eines kundenspezifischen Herstellers flexibler Sanitärrohre
Die Beschaffung bei einem Hersteller von kundenspezifischen flexiblen Sanitärrohren anstelle eines allgemeinen Hardware-Lieferanten ist in der Regel sinnvoll, wenn für ein Projekt nicht standardmäßige Längen, spezielle Endstücke oder größere Bestellmengen erforderlich sind. Ein paar praktische Kontrollpunkte helfen dabei, die Suche unter den Anbietern von geflochtenen Edelstahlschläuchen einzugrenzen.
- Bestätigen Sie, dass das Werk die exakten Durchmesser-, Längen- und Anschlusskombinationen herstellen kann, anstatt nur einen festen Katalog auf Lager zu haben.
- Fordern Sie Musterbaugruppen an, um die Gleichmäßigkeit der Wellen und die Festigkeit des Geflechts zu überprüfen, bevor Sie eine vollständige Bestellung aufgeben.
- Überprüfen Sie die Testausrüstung vor Ort, da Luftdichtheit und Bersttestfähigkeit mehr über die Konsistenz aussagen als ein Datenblatt allein.
- Besprechen Sie frühzeitig die Verpackungs- und Kennzeichnungsanforderungen für flexible Wasserversorgungsschläuche von OEMs, wenn die Baugruppen eine Eigenmarke tragen sollen.
- Betrachten Sie die Reaktionsfähigkeit während der Probenahmephase als allgemeinen Indikator dafür, wie ein Hersteller von geflochtenen flexiblen Wasseranschlüssen mit Änderungswünschen während der Produktion umgeht.
Eine Reihe von Käufern erwägen eine Fabrik für flexible Sanitärrohre in China, sobald der Volumenbedarf steigt, vor allem aufgrund der Konzentration der Wellen-, Flecht- und Fittingmontagekapazitäten innerhalb einer einzigen Lieferregion, was die Koordinationskette zwischen Formung, Prüfung und Verpackung verkürzt.
Übersicht über die Fertigungskapazitäten
Haoyin (Ningbo) Bellows Technology Co., Ltd. entwickelt und fertigt Edelstahlbälge und flexible Verbindungsbaugruppen für Sanitär-, Heizungs- und Gasanwendungen. Die Anlage befindet sich auf einem 35 Hektar großen Gelände mit 18.000 Quadratmetern standardisierter Werkstattfläche, die dem Formen, Flechten, der Montage von Fittings und der Endbearbeitung gewidmet ist.
- 4M Pro Jahr produzierte Meter Edelstahlwellrohr
- 120 Mitarbeiter an den Form-, Flecht- und Montagelinien
- 20 Engagiertes technisches Personal unterstützt Design und Tests
- 18.000 Quadratmeter standardisierte Werkstattfläche
Die research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
Wartungstipps zur Verlängerung der Lebensdauer
- Überprüfen Sie die sichtbaren flexiblen Wasseranschlussbaugruppen mindestens einmal im Jahr auf Oberflächenrost, Knicke oder Ausbeulungen.
- Vermeiden Sie das Überstreichen eines geflochtenen Wasserschlauchs, da unter der Farbe eingeschlossene Feuchtigkeit die Oberflächenkorrosion beschleunigen kann.
- Halten Sie die Baugruppen von scharfen Schrankkanten oder Regalhalterungen fern, da diese mit der Zeit das äußere Geflecht abnutzen könnten.
- Ersetzen Sie einen Wasserversorgungsschlauch, der eine Ausbeulung aufweist, da dies normalerweise darauf hindeutet, dass sich die Auskleidung von der Geflechtverstärkung zu lösen beginnt.
- Stützen Sie lange horizontale Strecken in regelmäßigen Abständen ab, damit der Wasserliner nicht über eine lange Spanne hinweg sein eigenes Gewicht trägt.
Häufig gestellte Fragen
-
Q1. Was ist ein flexibles Sanitärrohr?
Ein flexibles Sanitärrohr ist ein gewelltes Metall- oder Verbundrohr, das oft mit einer geflochtenen Außenhülle verstärkt ist und so konstruiert ist, dass es zwei Sanitärpunkte verbindet und gleichzeitig gebogen wird, um Bewegungen und kleinere Fehlausrichtungen aufzufangen.
-
Q2. Was ist ein flexibler Wasserliner?
Die water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
Q3. Was ist ein geflochtener Wasserschlauch?
Ein geflochtener Wasserschlauch kombiniert eine gewellte Auskleidung mit einer Außenschicht aus geflochtenem Edelstahldraht, die die Baugruppe gegen den Arbeitsdruck verstärkt und gleichzeitig eine Biegung ermöglicht.
-
Q4. Was ist ein Wasserversorgungsschlauch?
Ein Wasserversorgungsschlauch ist die allgemeine Bezeichnung für ein flexibles Verbindungsstück zwischen einem Absperrventil oder einer Versorgungsleitung und einer Vorrichtung wie einem Wasserhahn, einer Toilette oder einem Gerät.
-
F5. Wie installiert man ein flexibles Sanitärrohr?
Schließen Sie die Wasserzufuhr, schrauben Sie die Armatur von Hand auf, bis sie fest sitzt, und ziehen Sie sie dann mit einem Schraubenschlüssel um eine kontrollierte weitere viertel bis halbe Umdrehung fest, während Sie den Rohrkörper frei von Knicken halten.
-
F6. Wie dicht sollte ein Wasserversorgungsschlauch sein?
Die connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
F7. Können flexible Schläuche gebogen werden?
Ja, das ist ihre Kernfunktion, obwohl jede Baugruppe einen minimalen Biegeradius hat und ein schärferes Falten als dieser Radius die Auskleidung belasten und ihre Lebensdauer verkürzen kann.
-
F8. Können flexible Wasserschläuche verlängert werden?
Die Verlängerung einer Strecke bedeutet in der Regel, die Baugruppe durch eine längere zu ersetzen, anstatt zwei Schläuche miteinander zu verbinden, da eine Mittelstreckenkupplung eine weitere potenzielle Leckstelle hinzufügt.
-
F9. Welcher Produktionsmaßstab steckt hinter diesen Baugruppen?
Anlagen, die diese Kategorie in großem Maßstab herstellen, wie zum Beispiel Haoyin, verfügen üblicherweise über kontinuierliche Form- und Flechtlinien, die eine Produktion von mehreren Millionen Metern Wellrohr pro Jahr ermöglichen.
-
F10. Bleibt das technische Team nach der Entwurfsphase beteiligt?
In einem gut organisierten Fertigungsbetrieb bleibt das technische Personal vom Strukturentwurf über die Tests bis hin zur Produktionsunterstützung beteiligt und tritt nicht zurück, sobald die Zeichnung fertig ist.
